Задачи, исходные данные и выполненные работы
Задача: разработка проектной документации на капитальный ремонт въездных откатных ворот сооружения «Ограждение территории (забор)» вблизи здания контрольно-пропускного пункта, расположенного по ул. Большая, д. 85 в Железнодорожном районе Хабаровска.
Исходные данные: объект — комплекс ограждения территории (забор) общей протяжённостью 2365,72 м, выполненный из комбинированных материалов (железобетонные плиты, металлический решётчатый, деревянный сплошной, металлический сплошной, сетка металлическая, колючая проволока, металлические). К объектам транспортной инфраструктуры не относится, уровень ответственности — нормальный. По участку проходят существующие инженерные сети: водопровод, канализация, сети электроснабжения, теплосети — ввод в здание.

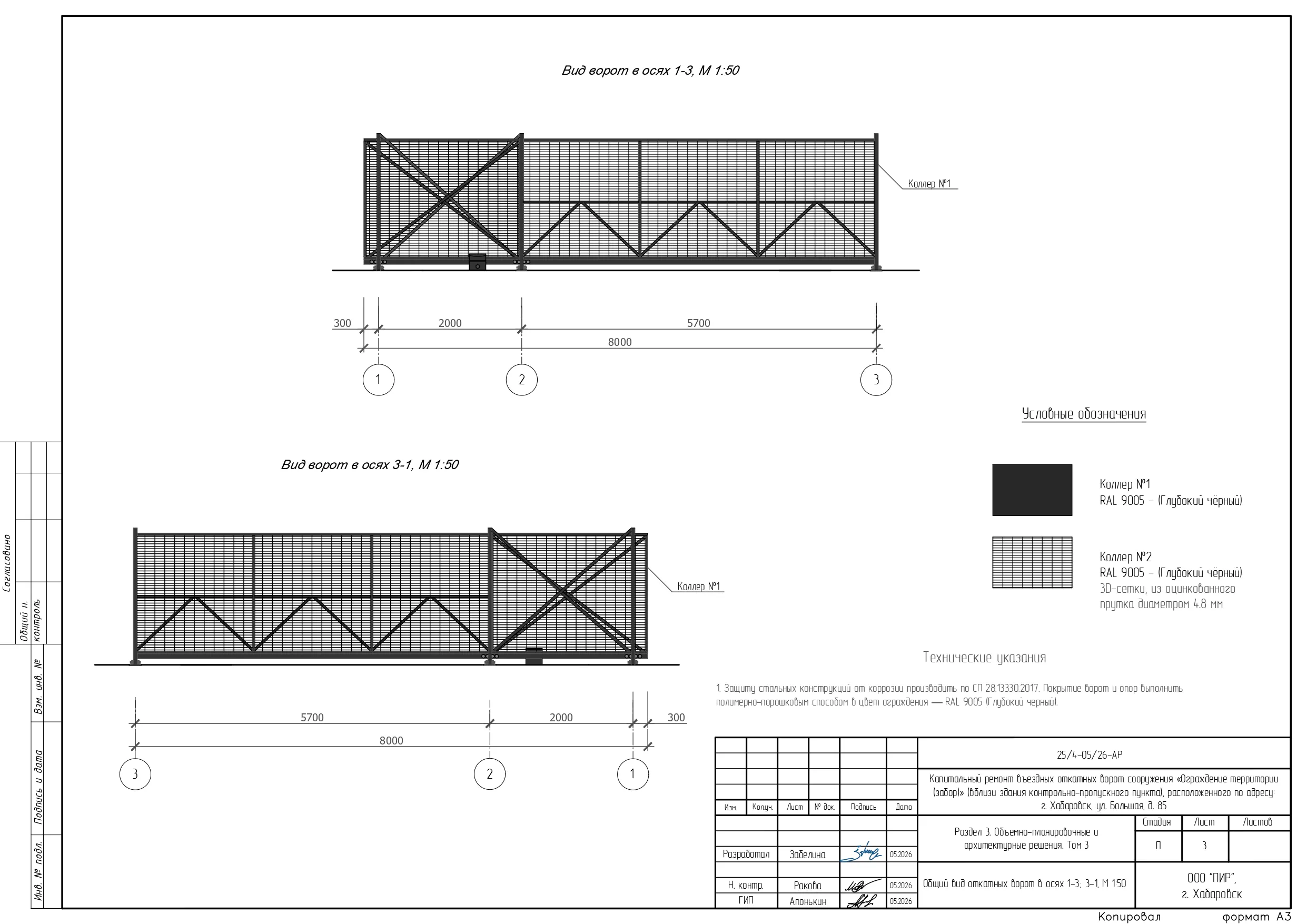

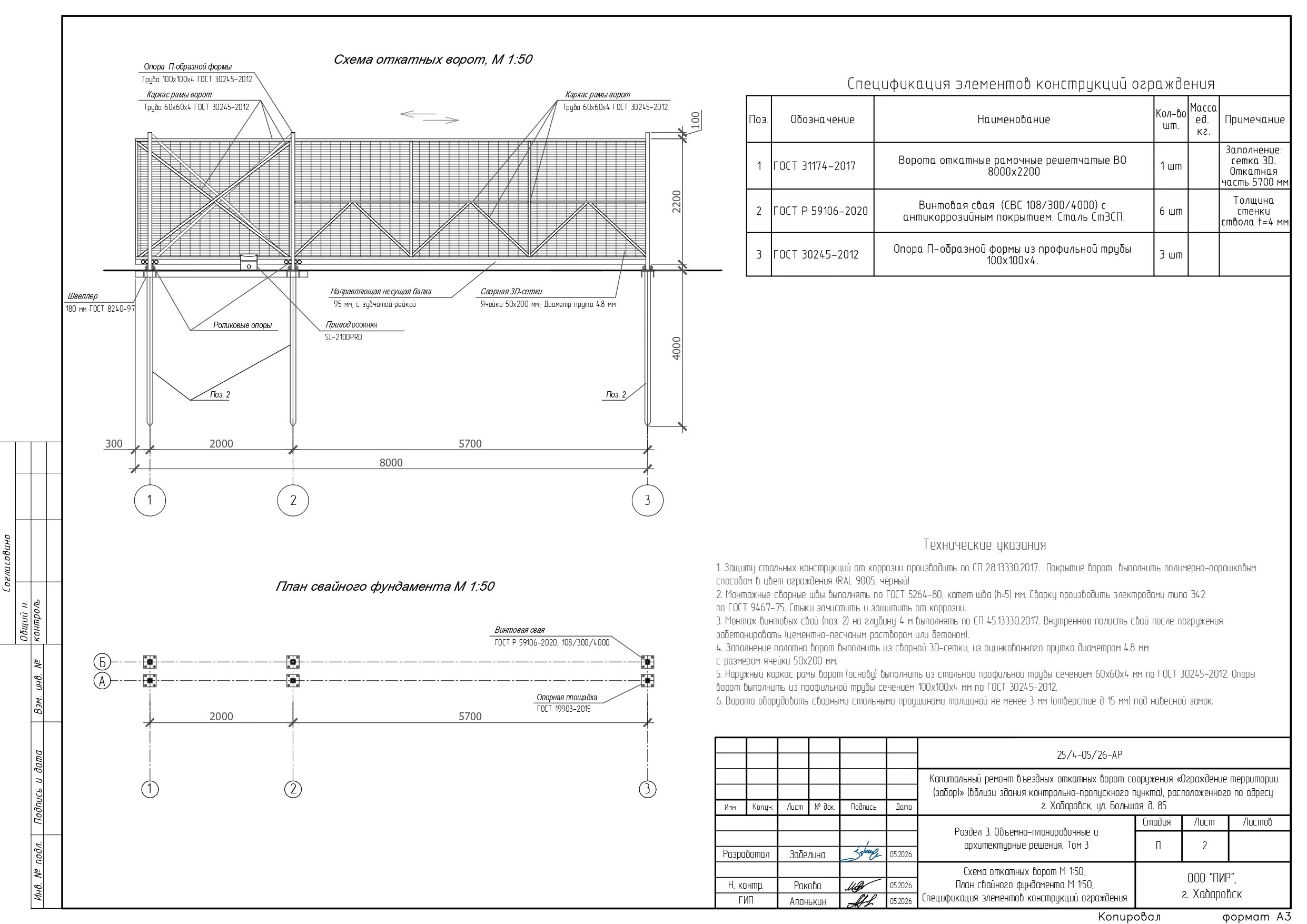

Выполненные работы: разработка проектной документации на капитальный ремонт въездных откатных ворот (Раздел «Объёмно-планировочные и архитектурные решения». Шифр 25/4-05/26-АР), включая схему демонтажа существующих ворот, схему монтажа новых конструкций, план свайного фундамента и спецификацию элементов ограждения.
Параметры объекта
Общая протяжённость ограждения до ремонта — 2365,72 м.
Общая протяжённость ограждения после ремонта — 2365,72 м.
Климатический район строительства — IВ.
Расчётная температура наружного воздуха в зимний период — минуc 31° C.
Расчётная снеговая нагрузка (II район по СП 20.13330.2016) — 120 кг/м².
Скоростной напор ветра (III район по СП 20.13330.2016) — 38 кг/м².
Сейсмичность — 6 баллов.
Средняя продолжительность отопительного периода — 211 сут.
Проектные решения по капитальному ремонту въездных ворот
Проект капитального ремонта разработан по решению заказчика. Объект расположен в створе существующего ограждения территории, в непосредственной близости от здания контрольно-пропускного пункта.
Проектное предложение предусматривает:
- демонтаж существующих въездных ворот и элементов их конструкций;
- устройство фундамента в виде 6 винтовых свай (ГОСТ 19903-2015, ГОСТ Р 59106-2020) на глубину 4 м с последующим бетонированием внутренней полости свай;
- установку несущих опор П-образной формы из профильной трубы сечением 100х100х4 мм (ГОСТ 30245-2012);
- монтаж въездных откатных ворот с каркасом из стальной профильной трубы 60х60х4 мм (ГОСТ 30245-2012).
Для устройства откатных ворот в проекте использованы готовые металлические конструкции полной заводской готовности от производителя. Полотно ворот заполнено сварной 3D-сеткой из оцинкованного прутка диаметром 4,8 мм с размером ячейки 50х200 мм. Направляющая несущая балка выполнена из швеллера 180 мм (ГОСТ 8240-97) с зубчатой рейкой; перемещение полотна обеспечивают роликовые опоры и электропривод DOORHAN SL-2100PRO. Ворота оборудованы сварными стальными проушинами толщиной не менее 3 мм под навесной замок.
Защита стальных конструкций от коррозии выполнена покрытием эмалью ПФ-115 по грунтовке согласно СП 28.13330.2017; монтажные сварные швы — по ГОСТ 5264-80 (катет шва 5 мм) электродами типа Э42 (ГОСТ 9467-75) с последующей зачисткой стыков и антикоррозионной защитой.
Проектом предусмотрено изменение внешнего облика ограждающей конструкции в части замены существующих ворот на ворота откатного типа. Цвет покрытия каркаса, опор и заполнения полотна — RAL 9005 (глубокий чёрный), согласован с заказчиком.
Организация кабельной трассы протяжённостью 56 м от существующего распределительного щита здания КПП до помещения дежурного выполнена для подключения электропривода и интеграции блока управления воротами. Трассировка кабельной линии и погружение винтовых свай выполнены в обход существующих инженерных коммуникаций на основании данных топографической съёмки, с соблюдением предельных параметров разрешённого строительства.
Ввиду отсутствия в составе объекта капитального ремонта помещений с постоянным пребыванием людей мероприятия по обеспечению естественного освещения, инсоляции, а также звуко- и виброизоляции проектом не предусматриваются. Требования энергетической эффективности к объекту не изменяются.
Нормативные документы выполненных проектных работ
Раздел «Объёмно-планировочные и архитектурные решения» разработан проектной организацией «ПИР» на основании требований Градостроительного кодекса Российской Федерации. Содержание раздела соответствует постановлению Правительства Российской Федерации от 16 февраля 2008 года № 87 «О составе разделов проектной документации и требованиях к их содержанию» (ред. от 06.05.2024).
Проектные решения приняты в соответствии с действующими нормативными документами:
- Федеральный закон от 30 декабря 2009 года № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».
- Технический регламент о требованиях пожарной безопасности от 22.07.2008 (ред. от 25.12.2023 г.).
- СП 52.13330.2016 «Естественное и искусственное освещение».
- СП 118.13330.2022 «СНиП 31-06-2009 Общественные здания и сооружения» с Изменением № 1.
- СП 28.13330.2017 «Защита строительных конструкций от коррозии».
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты».
- СП 20.13330.2016 «Нагрузки и воздействия».
