Задачи, исходные данные и выполненные работы
Задача: разработка раздела КР проектной документации для двухэтажного здания пункта приёма и выдачи заказов по ул. Ленская, д. 26, Железнодорожный район, г. Хабаровск.

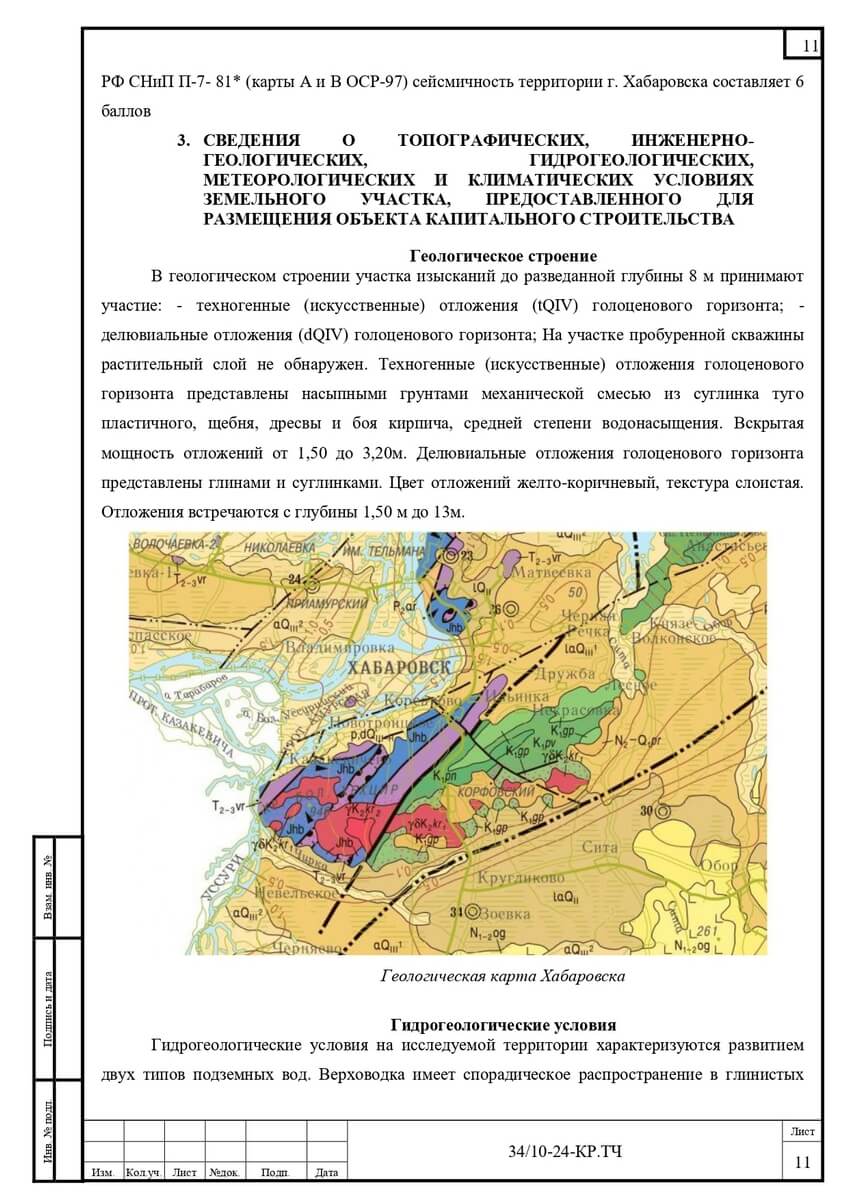

Исходные данные: проект выполнен на основе инженерно-геологических изысканий (октябрь 2024) и учитывает сложные грунтовые условия (сейсмичность 6–7 баллов, отсутствие агрессивных подземных вод, температурный диапазон от —46° C до +37° C.)
Выполненные работы: проектирование монолитного плитного фундамента, металлического каркаса, лестничных конструкций, расчёты по I и II предельным состояниям, подбор конструкционных материалов, разработка полного комплекта чертежей и проектных решений.
Характеристики здания
Этажность — 2.
Габариты в осях — 19,7×13,6 м.
Несущий каркас — металлический, сталь С345.
Фундамент — монолитная ж/б плита мелкого заложения (В25 F150 W6), толщиной 200 мм.
Гидроизоляция — Гидроизол ХПП, 2 слоя по 2,5 мм.
Армирование — арматура A500C, A240C (ø6—10 мм).
Пожарная безопасность — IV степень огнестойкости, классы: Ф5.1, С0, К0.
Уровень ответственности конструкций — нормальный.
Конструктивные решения
Пространственная неизменяемость каркаса здания и фундамента в поперечном направлении обеспечивается жёстким креплением к фундаментам.
Фундамент принят плитный, монолитный, мелкого заложения. Подготовка включает бетон В7.5 (100 мм) и песчаную подушку (200 мм). Материал фундамента — бетон В25 с характеристиками F150 и W6. Армирование выполнено по расчётным схемам, с применением сеток и стержней диаметров 6 и 10 мм (A500C, A240C).

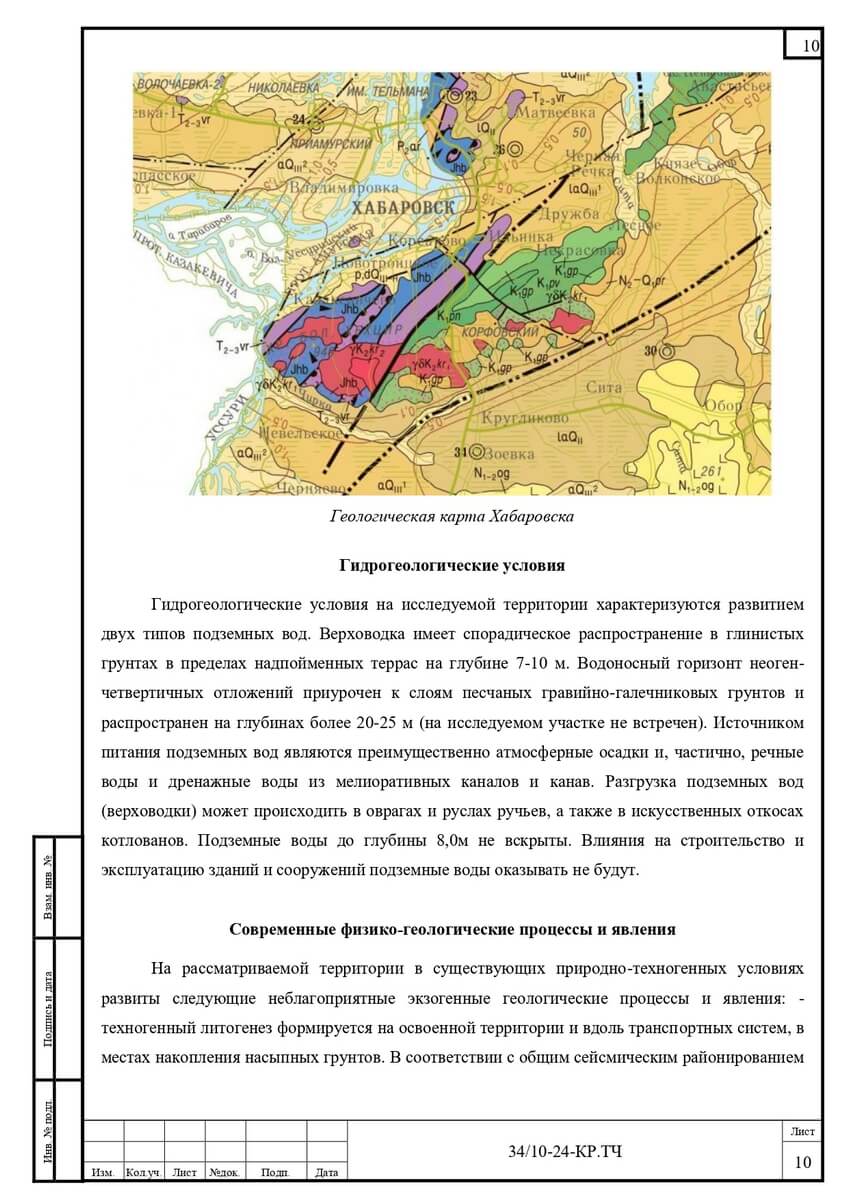

Гидроизоляция фундамента выполнена в два слоя рулонным материалом Гидроизол ХПП, с последующим нанесением защитной цементной стяжки. Основание — насыпные и глинистые суглинки (ИГЭ-1...ИГЭ-3). Подземные воды не вскрыты, агрессивное воздействие исключено.
Металлический каркас здания смонтирован из горячекатаного проката с пространственной жёсткостью, обеспеченной связевыми элементами. Ограждающие конструкции — сэндвич-панели с соответствующей огнестойкостью. Конструкции лестниц и площадок опираются на отдельные фундаменты, выполненные аналогично основному.
Лестничные конструкции изготовлены из стали С345 и включают:
— швеллеры 10П (ГОСТ 8240-97);
— уголки 50×5 (ГОСТ 8509-93);
— рифлёные листы (ГОСТ 8568-77).
Фиксация к фундаменту обеспечивает пространственную устойчивость.
Все конструкции рассчитаны в программном комплексе «ЛИРА-САПР» с проверкой по I и II группам предельных состояний. Учтены ветровые, снеговые, эксплуатационные и сейсмические воздействия. Приняты меры по защите конструкций от коррозии, воздействия влаги и температурных перепадов. Металлоконструкции защищены антикоррозионным покрытием согласно СНиП 2.03.11.
Нормативные документы
Соблюдение всех норм и правил проектирования обеспечивает защиту территории объекта капитального строительства, а также персонала, от опасных природных и техногенных процессов.
Пожарная безопасность зданий и сооружений обеспечивается применением негорючих материалов и соблюдением техники пожарной безопасности.
Раздел КР выполнен проектной компанией «ПИР» на основании:
- ФЗ №384-ФЗ «Технический регламент о безопасности зданий и сооружений»
- ФЗ №123-ФЗ «Технический регламент о требованиях пожарной безопасности»
- СП 20.13330.2016 «Нагрузки и воздействия»
- СП 22.13330.2016 «Основания зданий и сооружений»
- СП 63.13330.2018 «Бетонные и железобетонные конструкции»
- СП 131.13330.2018 «Строительная климатология»
- ГОСТ 27751-2014 «Надёжность строительных конструкций»
- ГОСТ Р 52544-2006 «Арматура для ж/б конструкций. Общие тех. условия»
- ГОСТ 8240-97 «Швеллеры стальные горячекатаные. Сортамент»
- ГОСТ 8509-93 «Уголки равнополочные стальные. Сортамент»
- ГОСТ 8568-77 «Прокат листовой рифлёный»
- Прочие нормативные документы.
