Кейс: инженерно-геологические изыскания для строительства магазина в с. Калинка

Задачи и исходные данные

Задача: комплексное изучение инженерно-геологических условий исследуемой территории для получения необходимых и достаточных материалов при подготовке проектной документации строительства одноэтажного магазина в с. Калинка Хабаровского муниципального района.

Исходные данные: участок изысканий расположен на площадке проектируемого строительства. Поверхность ровная, покрыта дёрном и травой, с уклоном на юго-восток. Условия поверхностного стока условно удовлетворительны. Неблагоприятные геологические процессы не установлены. Уровень ответственности проектируемого сооружения — КС-2 (нормальный), предполагаемый тип фундамента — монолитная железобетонная плита.

Цель изысканий: изучение геолого-литологического строения и инженерно-геологических условий участка для получения данных, необходимых для проектирования фундаментов и строительства объекта.

Работы, выполненные в процессе инженерных изысканий

Полевые работы

• Бурение 2 скважин ударно-канатным способом установкой УГБ-1ВС диаметром 127 мм на глубину 8,0 м — 16 погонных метров.
• Планово-высотная привязка выработок — 2 точки.
• Отбор образцов грунта нарушенного сложения — 20 образцов.
• Отбор монолитов (образцов ненарушенного сложения) грунтоносом диаметром 90 мм — 20 образцов.

Скважины пробурены внутри периметра проектируемого сооружения. Глубина исследований принята согласно СП 11-105-97. Монолиты отбирались в парафинированные бумажные гильзы с полиэтиленовым покрытием с герметизацией торцов парафино-гудроновой мастикой.

Лабораторные исследования

• Определение плотности грунтов.
• Определение механических свойств грунтов (угол внутреннего трения, удельное сцепление, модуль деформации).
• Гранулометрический состав.
• Коррозионная агрессивность грунтов по отношению к углеродистой стали и бетону.

Лабораторные работы выполнены в грунтоведческой лаборатории «ГрунтЛаб-ДВ» (Заключение о состоянии измерений № 1066 от 26.09.2023).

Геологическое строение

В пределах исследованной глубины 0–8 м выделено 3 инженерно-геологических элемента:

1. ИГЭ-1. Растительный слой — дресвяный грунт с супесью пластичной, водонасыщенный. Мощность 0,20–0,25 м.
2. ИГЭ-2. Суглинок полутвёрдый лёгкий пылеватый, коричневого цвета, слоистой комковатой текстуры, ожелезнённый, грунт водонасыщенный (делювиальные отложения голоценового горизонта dQ_IV).
3. ИГЭ-3. Супесь пластичная пылеватая, коричневого цвета, слоистой комковатой текстуры, грунт водонасыщенный (делювиальные отложения голоценового горизонта dQ_IV).

Итоги и инженерные рекомендации

По результатам инженерно-геологических изысканий территория отнесена ко II категории сложности для строительства. Подземные воды до глубины 8 м не вскрыты и влияния на строительство оказывать не будут.

Установлена высокая коррозионная агрессивность грунтов по отношению к углеродистой стали. По отношению к бетону W6 грунты неагрессивны. Нормативная глубина сезонного промерзания в глинистых грунтах составляет 199 см. Грунты полутвёрдой консистенции слабопучинистые, пластичной консистенции — сильнопучинистые.

Для предупреждения возможного ущерба рекомендованы защитные мероприятия: регулирование поверхностного стока и дренаж подземных вод с учётом локальных уклонов местности, гидроизоляция фундаментов современными материалами, предотвращение морозного пучения грунтов. При производстве земляных работ необходимо применять методы, не приводящие к ухудшению свойств грунтов основания.

Отчётная документация

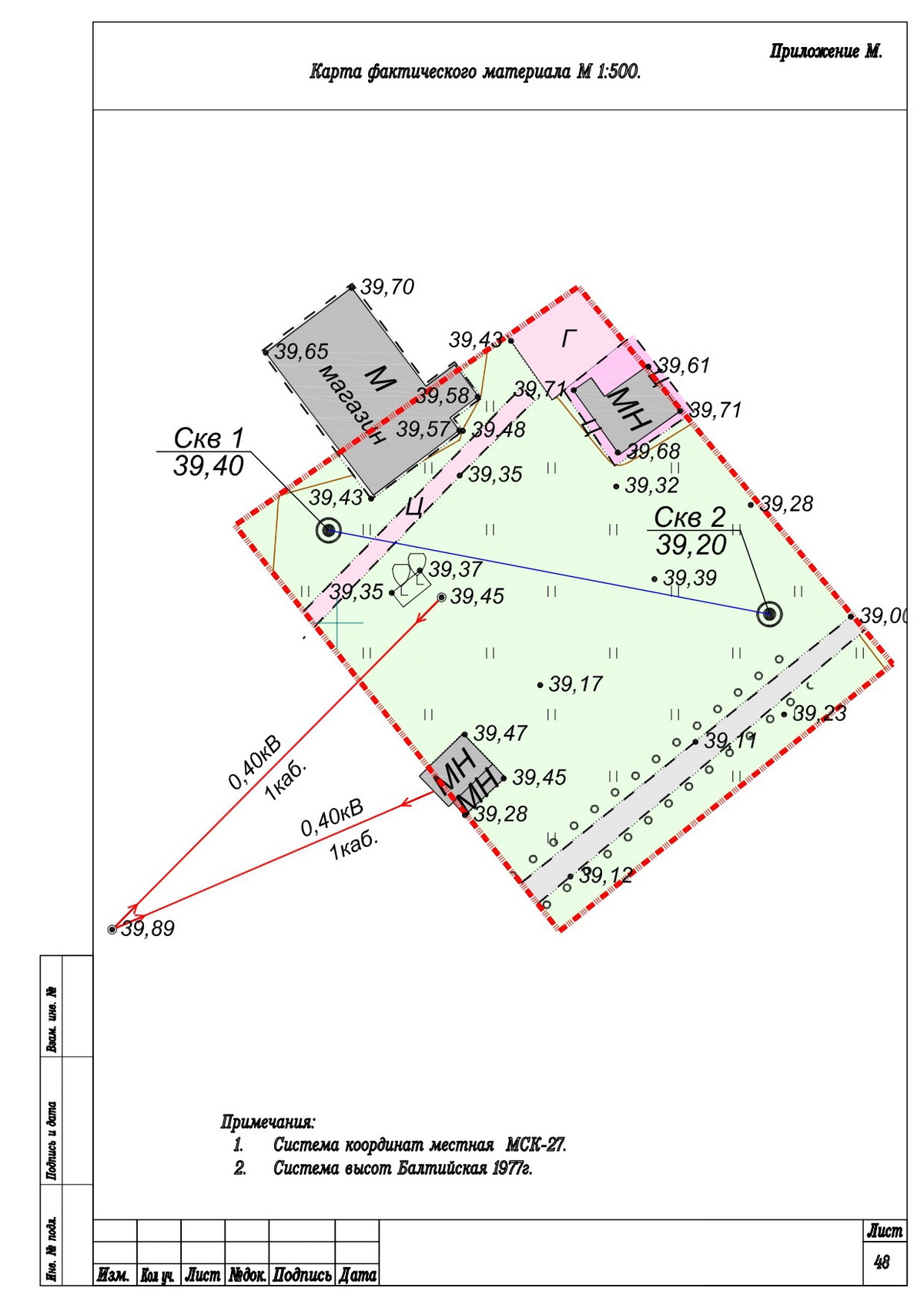

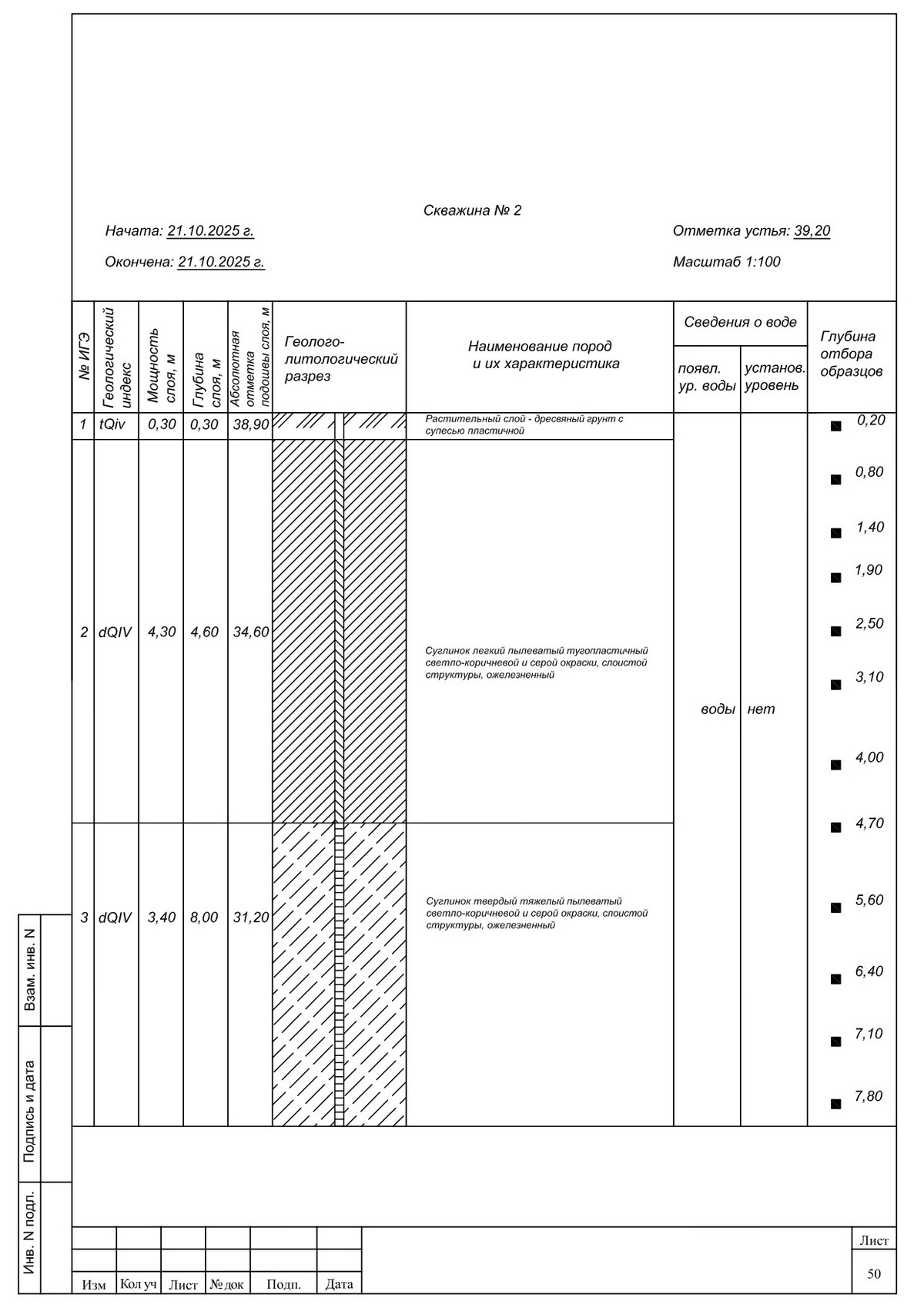

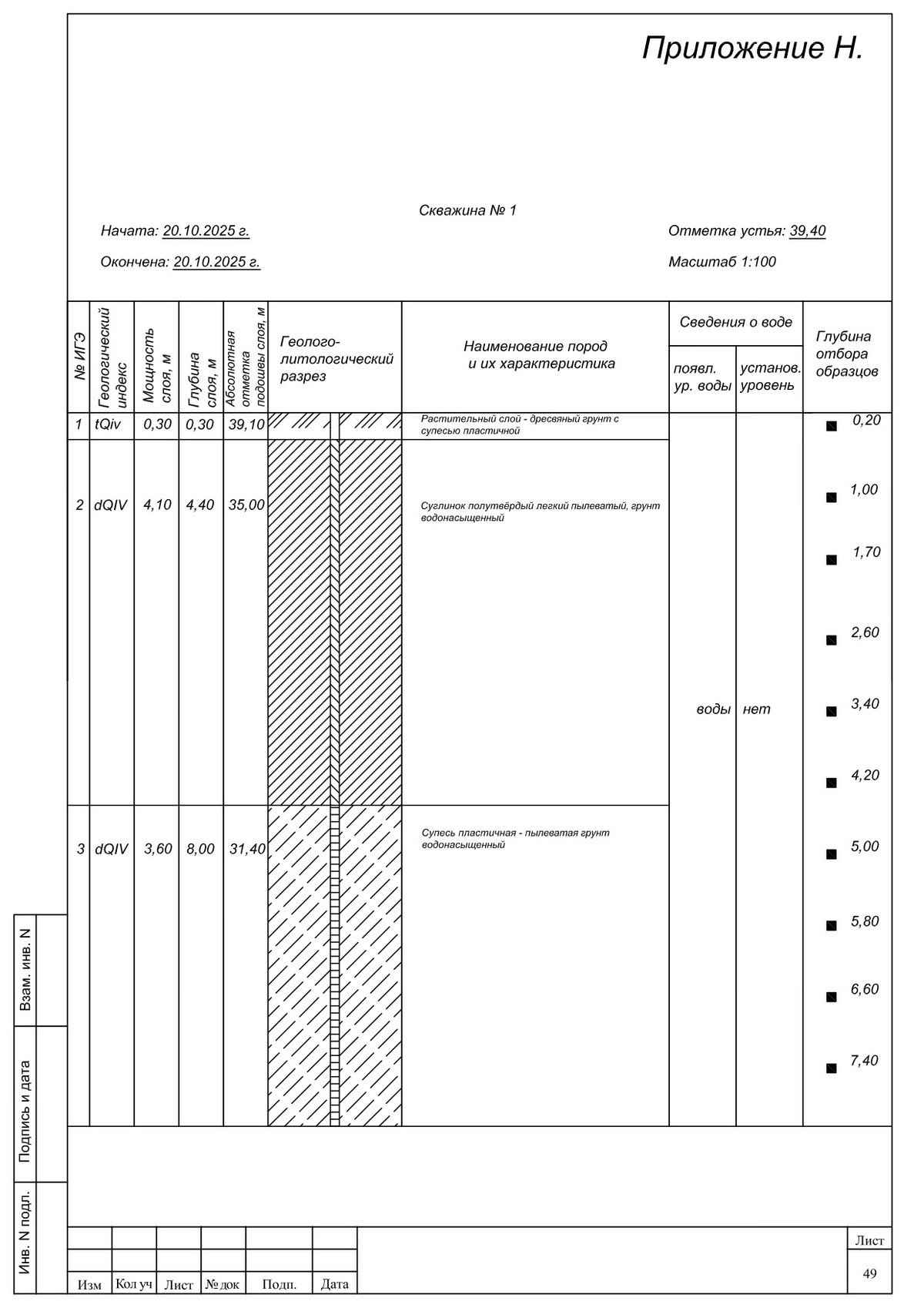

Технический отчёт содержит пояснительную записку с описанием геологического строения участка, каталог координат геологических выработок, ведомости результатов лабораторных исследований (22 пробы), таблицу нормативных и расчётных значений характеристик грунтов, данные о коррозионной агрессивности, карту фактического материала М 1:500 и колонки скважин. Материалы предоставлены в 2 экземплярах на бумажных носителях и в электронном виде.

Нормативные документы выполненных работ

Инженерные изыскания и разработку документации выполнены в соответствии с законодательством РФ и действующими нормативными документами РФ в области строительства.

Изыскания выполнены в соответствии с требованиями:

• СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения».
• СП 11-105-97 «Инженерно-геологические изыскания для строительства» (ч. I-VI).
• ГОСТ 25100-2011 «Грунты. Классификация».
• ГОСТ 20522-2012 «Методы статической обработки результатов испытаний».
• ГОСТ 12071-2000 «Грунты. Отбор, упаковка, транспортирование и хранение образцов».
• ГОСТ 21.302-2013 «Условные графические обозначения в документации по инженерно-геологическим изысканиям».
• СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений».

Работы выполнены специалистами, внесёнными в Национальный реестр специалистов (НОСТРОЙ).
