Задачи и исходные данные
Задача: разработка проектной документации «Проект входной группы по ул. Ворошилова, д. 10, Индустриальный район, г. Хабаровск», разработанной по заданию заказчика.
Исходные данные: объект проектирования — фасад здания на уровне первого этажа жилого дома, год постройки — 1969, число этажей — 9. Наружные стены здания — кирпичные; перегородки — железобетонные панели, ГВЛ; перекрытия — железобетонные плиты. Климатический район строительства — IВ; расчётная температура наружного воздуха в зимний период — минус 31° C; расчётная снеговая нагрузка (II район по СНиП 2.01.07-85*) — 120 кг/м²; скоростной напор ветра (III район по СНиП 2.01.07-85*) — 38 кг/м²; сейсмичность района — 6 баллов; средняя продолжительность отопительного периода (при температуре воздуха ниже 8° C) — 211 суток. Влажностный режим — нормальный, здание отапливаемое.

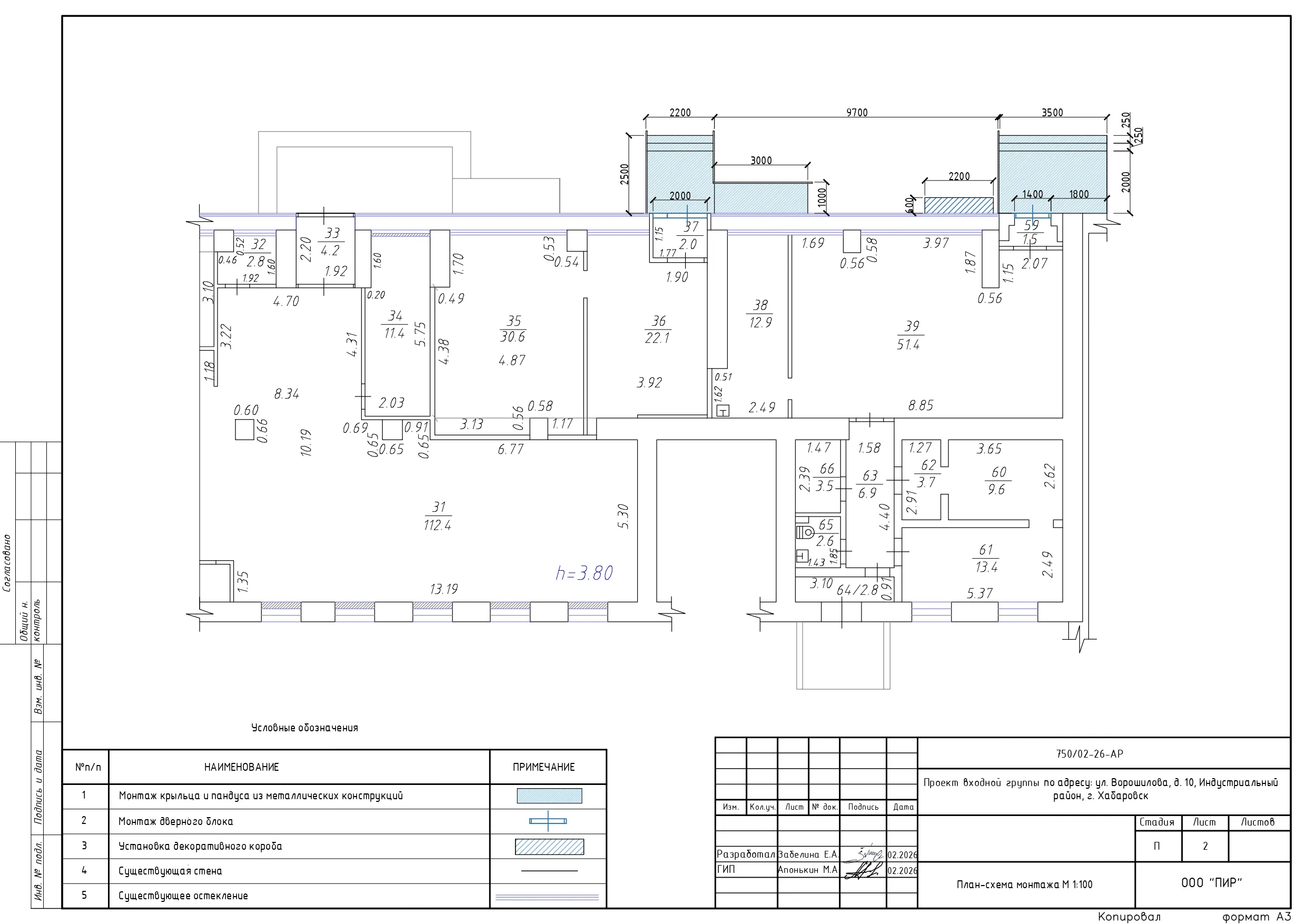

Выполненные работы: разработана проектная документация по шифру 750/02-26-АР в составе архитектурного проектирования (общие данные, план-схема монтажа, план-схема после монтажа, фасады со стороны ул. Ворошилова и ул. Панфиловцев, паспорт отделки фасадов).
Архитектурно-планировочное решение
Проект входной группы выполнен без нарушения несущих конструкций элементов здания и не оказывает влияния на устойчивость конструкций.
Проектным предложением предусмотрено переустройство:
- устройство дверных блоков;
- устройство крылец с пандусом из металлических конструкций;
- установка конструкции рекламного баннера;
- установка декоративного короба для размещения кондиционеров.
При проектировании соблюдены нормы по противопожарной безопасности эксплуатации объекта и требования санитарно-эпидемиологической службы.
Инженерное обеспечение здания
Холодное и горячее водоснабжение предусмотрено от системы жилого дома, существующая система стояков не изменяется и не затрагивается. Сточные воды от санитарных приборов отводятся в сеть канализации жилого дома, существующая система стояков не изменяется и не затрагивается. Система отопления выполняется от существующих стояков жилого дома без изменения существующей системы. Естественное освещение предусмотрено от существующих окон.

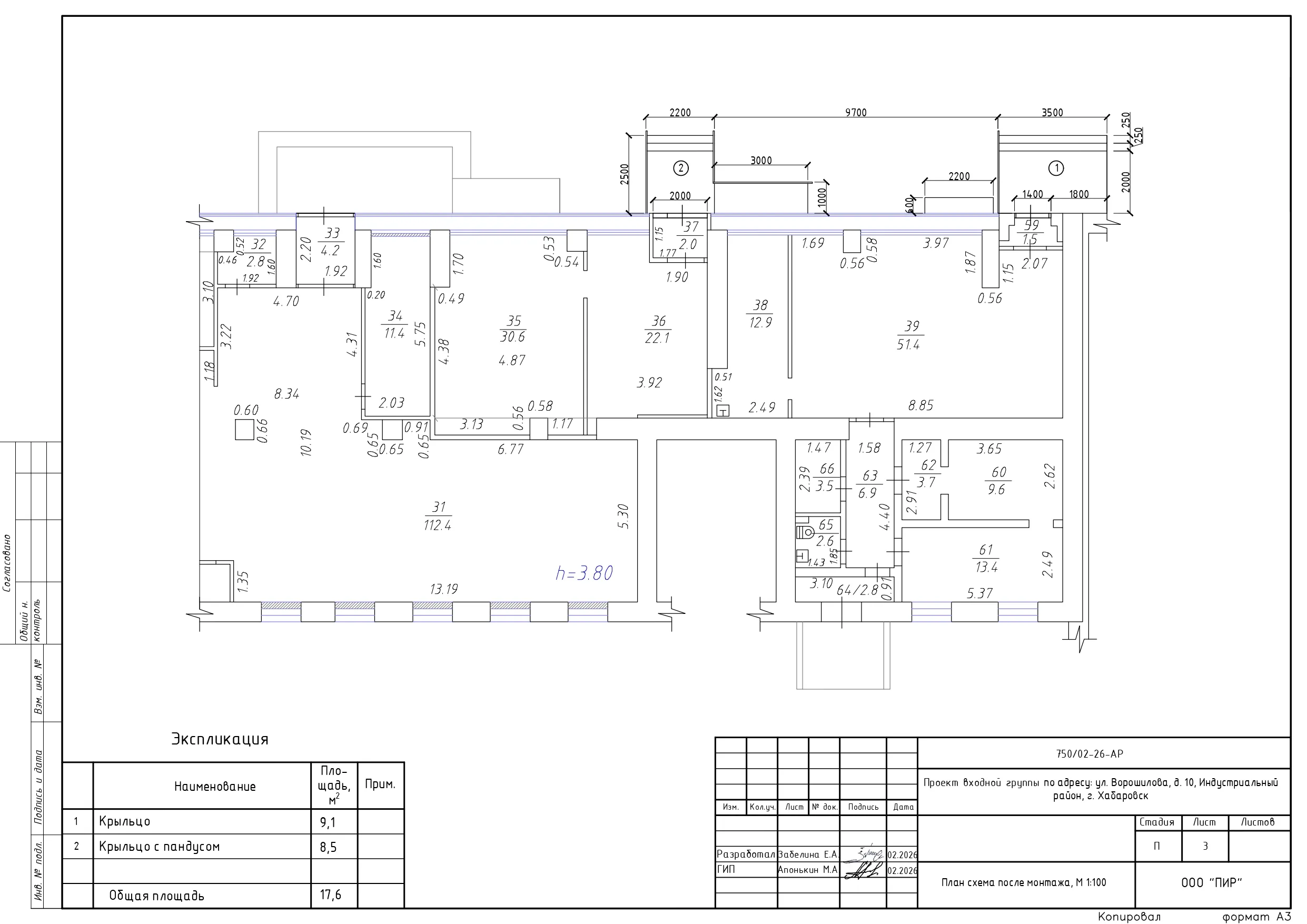

Технико-экономические показатели
Площадь крыльца — 9,1 м².
Площадь крыльца с пандусом — 8,5 м².
Общая площадь крылец с пандусом — 17,6 м².

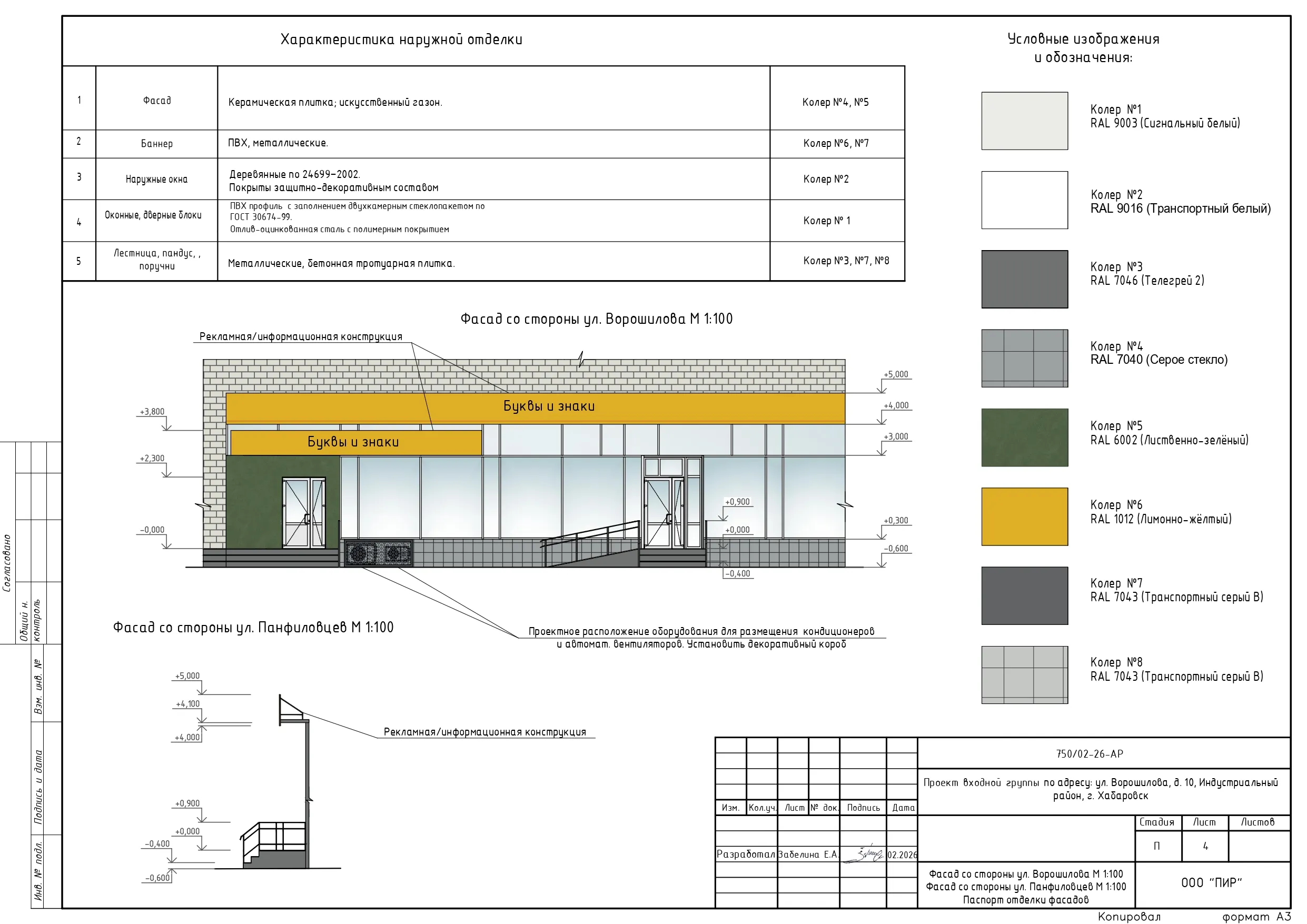

Отделка фасадов
Характеристика наружной отделки:
- Фасад — керамическая плитка, искусственный газон (колер № 4, 5).
- Баннер — ПВХ, металлические конструкции (колер № 6, 7).
- Наружные окна — деревянные по ГОСТ 24 699–2002, покрыты защитно-декоративным составом (колер № 2).
- Оконные, дверные блоки — ПВХ профиль с заполнением двухкамерным стеклопакетом по ГОСТ 30 674–99, отлив — оцинкованная сталь с полимерным покрытием (колер № 1).
- Лестница, пандус, поручни — металлические, бетонная тротуарная плитка (колер № 3, 7, 8).
Нормативные документы
Проектные решения приняты в соответствии со следующими нормативными документами:
- СанПиН 2.1.3684-21 «Санитарно-эпидемиологические требования к содержанию территорий городских и сельских поселений, к водным объектам, питьевой воде и питьевому водоснабжению, атмосферному воздуху, почвам, жилым помещениям, эксплуатации производственных, общественных помещений, организации и проведению санитарно-противоэпидемических (профилактических) мероприятий».
- СП 54.13330.2022 «Здания жилые многоквартирные».
- Федеральный закон от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».
Проектная документация разработана специалистами ООО «ПИР». Свидетельство СРО — СРО-П-137-002722092653-0166.
