Кейс: инженерно-геологические изыскания участка по ул. Лазо, 64

Задачи, исходные данные и выполненные работы

Задача: изучение инженерно-геологического строения, гидрогеологических условий, а также определение физико-механических свойств грунтов в пределах площадок проектируемого строительства здания магазина.

Исходные данные: площадка изысканий расположена в Железнодорожном районе г. Хабаровска. В юго-западной части в следствии практически безуклонного характера рельефа и наличия в верхней части разреза водонепроницаемых грунтов происходит заболачивание местности, что является неблагоприятным геологическим фактором. Рассматриваемый участок производства работ расположен на некогда покрытыми лесами предгорьям хребта Малый Хехцир. Объект производственного назначения предназначен для складирования товаров производственного назначения. Не принадлежит к объектам транспортной инфраструктуры. Уровень ответственности — нормальный.

Выполненные работы: проходка разведочных выработок на проектируемом участке, лабораторные исследования грунтов, камеральная обработка полевых и лабораторных материалов, составление отчёта.

Основные показатели объекта

Площадь земельного участка — 1000,0 м².
Планируемая площадь застройки — 270,0 м².
Этажность — 1.
Фундамент — монолитная железобетонная плита.

Цели инженерно-геодезических и инженерно-геологических изысканий

Цели инженерно-геодезических изысканий:

1. Сбор и подготовка инженерно-топографических планов в графическом и цифровом виде.
2. Определение координат и отметок точек местности.
3. Уточнение количественных характеристик развития опасных природных и техногенных процессов.
4. Предоставление иных материалов и данных, необходимых для разработки генерального плана.

Цели инженерно-геологических изысканий:

1. Изучение инженерно-геологических условий участка работ, составление прогноза возможных изменений инженерно-геологических условий участка работ.
2. Выполнение инженерных изысканий в объёме, необходимом для принятия проектных решений.

Работы, выполненные в процессе инженерных изысканий

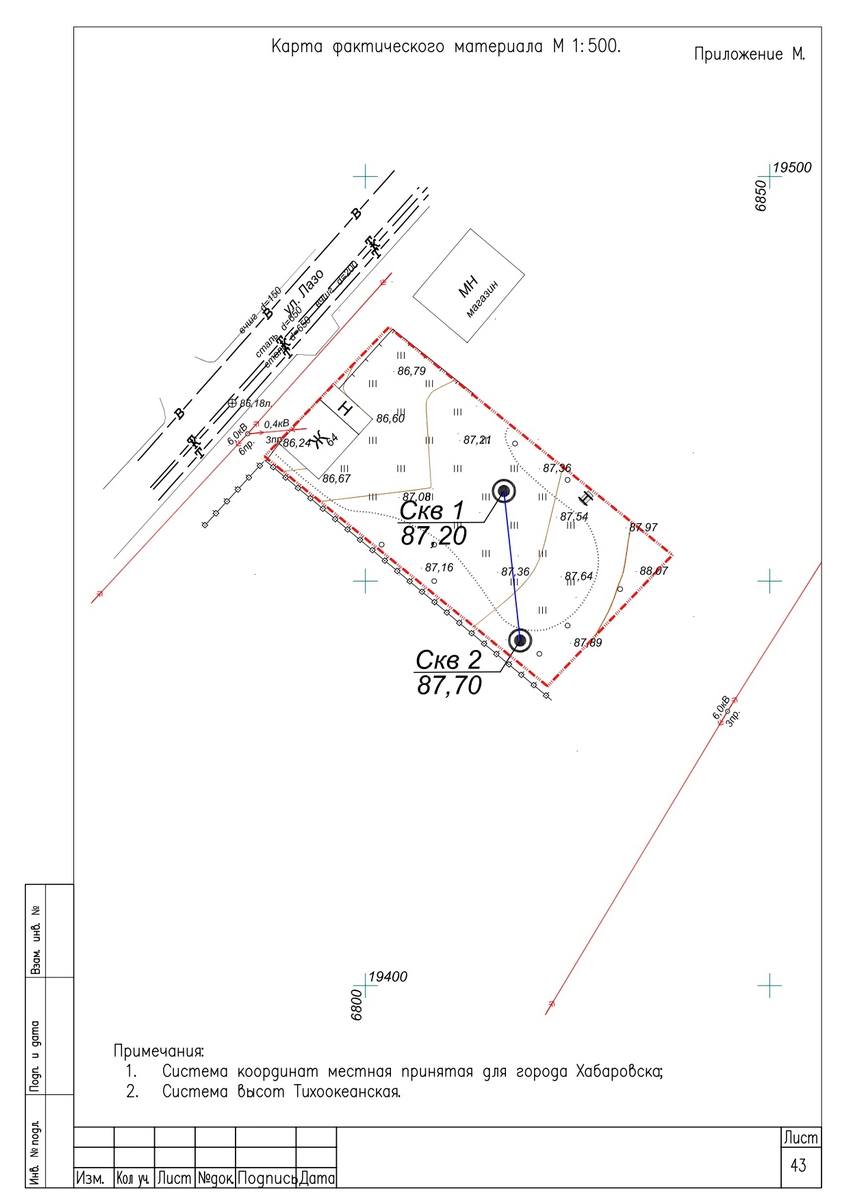

Топографической основой для работ служил топографический план масштаба 1:500, составленный проектной компанией «ПИР». Привязка пробуренных скважин осуществлялась на местности инструментально (система координат местная принятая для г. Хабаровска, система высот — Тихоокеанская).

Инженерно-геологические изыскания выполняются в соответствии с требованиями нормативных документов и технического задания заказчика на изыскательские работы.

Полевые работы

• Планово-высотная привязка выработок.
• Бурение ударно-канатное установкой УГБ-1ВС диаметром 127 мм.
• Отбор образцов грунта нарушенного сложения.
• Отбор образцов грунта ненарушенного сложения.

Полевые работы выполнены в две стадии. На первой стадии выполнено рекогносцировочное обследование, описаны имеющиеся неблагоприятные физико-геологические процессы. На второй стадии изучены инженерно-геологических условия посредством проходки буровых скважин.

Лабораторные работы

• Плотность грунтов.
• Определение механических свойств грунтов.
• Гранулометрический состав.

Виды и объёмы выполненных работ обусловлены технической характеристикой проектируемого объекта, целевым назначением изысканий и степенью сложности инженерно-геологических условий. Лабораторные исследования выполнены с целью определения состава, состояния, физико-механических свойств грунтов. Лабораторные работы выполнены в грунтоведческой лаборатории «ГрунтЛаб-ДВ», в соответствии с действующими нормативно-методическими документами.

Инженерно-геологические работы выполнены согласно действующим нормативным документам:

• СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения».
• СП 22.13330.2011 «Основания зданий и сооружений».
• ГОСТ 25100-2011 «Грунты. Классификация».

Отчёт об инженерно-геологических изысканиях

Отчётные материалы предоставлены на CD-диске в соответствии с требованиями Приказа Минстроя России № 728/пр от 21.11.2014 в формате PDF с обязательной возможностью копирования текста в текстовых частях документа. Планы дополнительно переданы в формате DWG (дополнительно возможна передача материалов отчётов в электронном виде в форматах: dwg, doc, xls).

Отчёт оформлен в соответствии с ГОСТ 21.301-2014, ГОСТ 21.1101-2013, ГОСТ 21.302-2013 и другими действующими нормативами.

Количество экземпляров на бумажном носителе — 1.
