Кейс: инженерно-геологические изыскания для строительства склада (с. Ильинка)

Задачи и исходные данные

Задача: изучение инженерно-геологического строения, гидрогеологических условий, а также определение физико-механических свойств грунтов в пределах площадки проектируемого строительства складского объекта.

Исходные данные: участок изысканий расположен в Хабаровском районе Хабаровского края, с. Ильинка, с восточной стороны от земельного участка с кадастровым номером 27:17:0301202:ХХХ. Площадка приурочена к Среднеамурской континентальной впадине, поверхность представляет собой преимущественно низменную аккумулятивную равнину. Растительность сильно изменена рубками и пожарами, связанными с антропогенной деятельностью. В геологическом строении участка участвуют техногенные (насыпные) и делювиальные отложения голоценового горизонта.

Основные показатели объекта

Тип объекта — склад для нужд коммунально-складских объектов.
Тип строительства — новое.
Уровень ответственности — II (нормальный).
Категория сложности инженерно‑геологических условий — I (простая).
Сейсмичность территории — 6 баллов по ОСР‑2015.
Размер здания в плане — 27,1 × 4,6 м.
Глубина сжимаемой толщи — 3,2 м.
Тип фундамента — монолитная железобетонная плита.
Этажность — 1.
Стадия проектирования — проектная и рабочая документация.

Цели инженерно-геологических изысканий

• Изучение геолого-литологического строения и инженерно-геологических условий участка.
• Получение необходимых и достаточных материалов для проектирования, строительства и эксплуатации объекта.
• Определение физико-механических свойств грунтов в пределах площадки.
• Оценка гидрогеологических условий, включая наличие подземных вод.
• Выявление неблагоприятных физико-геологических процессов.
• Прогноз изменений инженерно-геологических условий при дальнейшей эксплуатации.
• Формирование рекомендаций для выбора типа фундамента и проектирования основания.

Работы, выполненные в процессе инженерных изысканий

Инженерно-геологические изыскания выполнены согласно техническому заданию заказчика. Привязка пробурённых скважин осуществлялась на местности инструментально (система координат — местная МСК-27(3), система высот — Балтийская 1977 г.).

Работы выполнены в соответствии с требованиями нормативных документов и технического задания заказчика: СП 47.13330.2016, СП 11-105-97, ГОСТ 25100-2011, ГОСТ 21.302-2013, ГОСТ 20522-2012, СП 50-101-2004, ГЭСН 81-02-01-2020.

Полевые работы

• Рекогносцировочное обследование территории.
• Планово-высотная привязка выработок.
• Бурение ударно-канатной установкой УГБ-1ВС диаметром 127 мм.
• Отбор образцов грунта нарушенного и ненарушенного сложения.
• Ликвидация скважин тампонажем вынутым грунтом.

Пройдено 2 разведочные скважины глубиной 8,0 м каждая (скв. 1 — проходка 20.05.2026, абс. отметка устья 77,20 м; скв. 2 — проходка 21.05.2026, абс. отметка устья 77,50 м). Скважины расположены по периметру проектируемого здания. Отбор проб выполнен в соответствии с требованиями ГОСТ 12071-2000.

Лабораторные работы

• Определение плотности, влажности и состава грунтов.
• Гранулометрический состав.
• Определение характеристик пластичности глинистых грунтов.
• Испытания на прочность и деформируемость.
• Определение коррозионной агрессивности грунтов по отношению к углеродистой стали, бетону и железобетонным конструкциям.

Лабораторные исследования выполнены в грунтоведческой лаборатории «ГрунтЛаб-ДВ» в соответствии с действующими нормативно-методическими документами. Лаборатория имеет Заключение о состоянии измерений № 1066 от 26.09.2023, выданное ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Хабаровском крае и ЕАО».

Отчёт об инженерно-геологических изысканиях

Площадка расположена на аллювиально-озёрной равнине, поверхность покрыта дёрном и травой. Нормативная глубина сезонного промерзания грунтов составляет: для суглинков — 1,99 м, для крупнообломочных грунтов — 2,80 м. Подземные воды до глубины 8 м не выявлены.

По результатам бурения и лабораторных исследований выделены четыре инженерно-геологических элемента (ИГЭ):

• ИГЭ-1 — почвенно-растительный слой с включениями песка, мощность 0,15 м. Плотность частиц грунта — 2,69 г/см³.
• ИГЭ-2 — глина полутвёрдая лёгкая пылеватая, водонасыщенная. Плотность природного сложения — 2,74 г/см³, коэффициент пористости — 0,72, природная влажность — 24%.
• ИГЭ-3 — глина мягкопластичная лёгкая пылеватая, жёлто-коричневая, комковатой текстуры. Плотность природного сложения — 2,76 г/см³, коэффициент пористости — 0,66, природная влажность — 20%.
• ИГЭ-4 — дресвяный грунт с супесчаным заполнителем до 30% средней степени водонасыщения. Плотность природного сложения — 2,60 г/см³, коэффициент пористости — 0,71, природная влажность — 15%.

По результатам лабораторных определений грунты по отношению к бетону всех марок и железобетонным конструкциям — неагрессивные. По отношению к углеродистой стали грунты обладают низкой и средней коррозионной активностью. По сейсмическим свойствам все грунты разреза относятся ко II категории.

Итоги и инженерные рекомендации

Территория относится к I категории сложности инженерно-геологических условий. В районе проведения изысканий развиты следующие неблагоприятные процессы и явления: застой воды и возможное заболачивание, морозное пучение глинистых грунтов, сейсмичность 6 баллов.

На основании данных отчёта необходимо:

• учесть морозную пучинистость грунтов при выборе глубины заложения и конструкции фундамента;
• предусмотреть мероприятия по регулированию поверхностного стока и отводу воды;
• выполнять гидроизоляцию фундаментов современными материалами;
• применять дренажные системы для обеспечения устойчивых гидрогеологических условий;
• учитывать местную сейсмичность 6 баллов (ОСР-2015) при проектировании;
• соблюдать требования СП 50-101-2004 и СНиП 3.02.01-87 при производстве земляных работ для исключения размыва, переувлажнения и переохлаждения грунтов основания;
• при устройстве монолитной железобетонной плиты предусматривать защиту от коррозионного воздействия грунтов.

Отчётная документация

Заказчику переданы:

• текстовый отчёт с пояснительной запиской;
• техническое задание и программа работ;
• ведомости лабораторных испытаний;
• акт отбора образцов (проб) грунта;
• выписка из единого реестра сведений о членах СРО;
• заключение о состоянии измерений лаборатории;
• каталог координат и высот геологических выработок;
• таблица нормативных и расчётных значений характеристик грунтов;
• ведомости результатов определения коррозионной агрессивности грунтов;

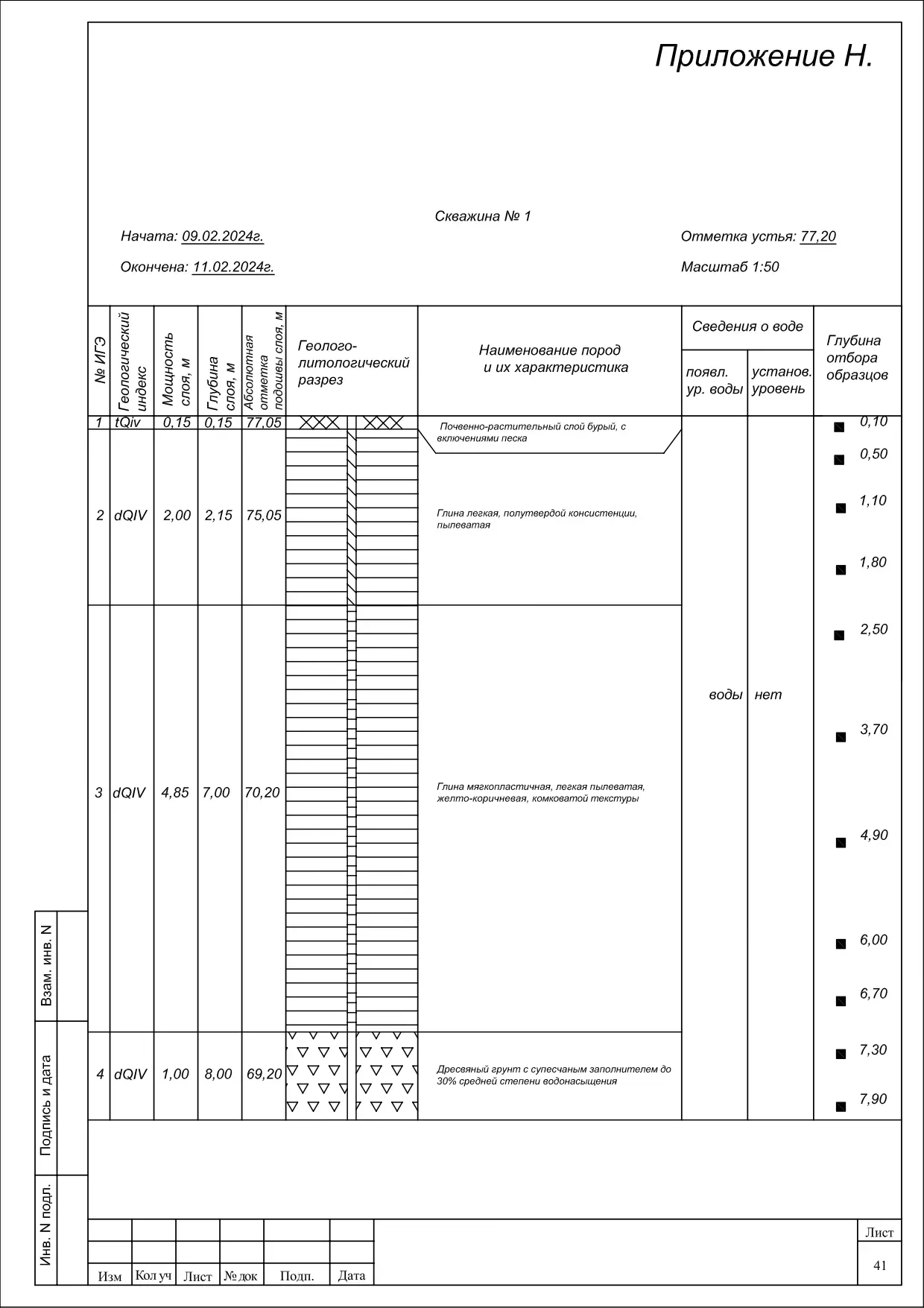

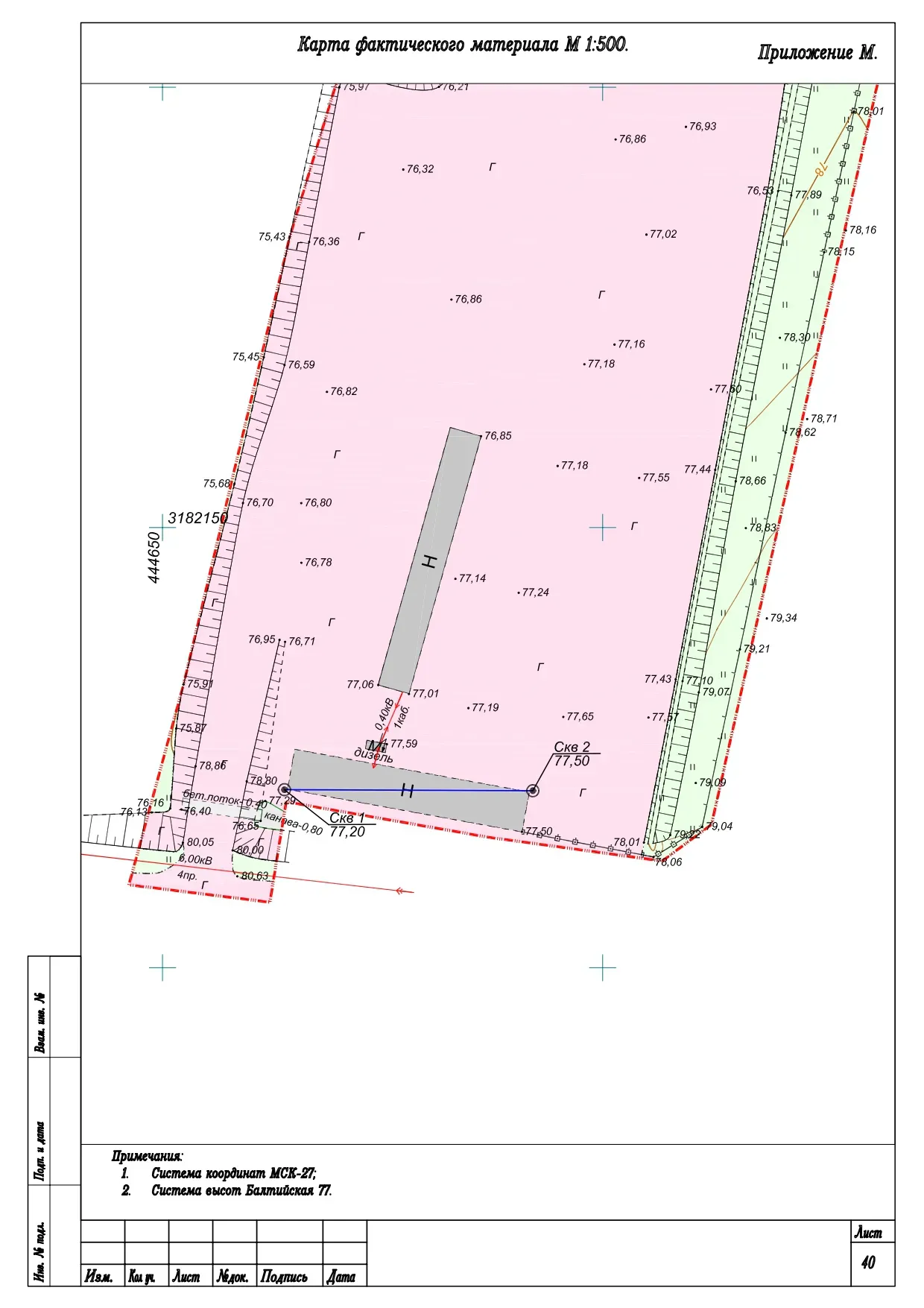

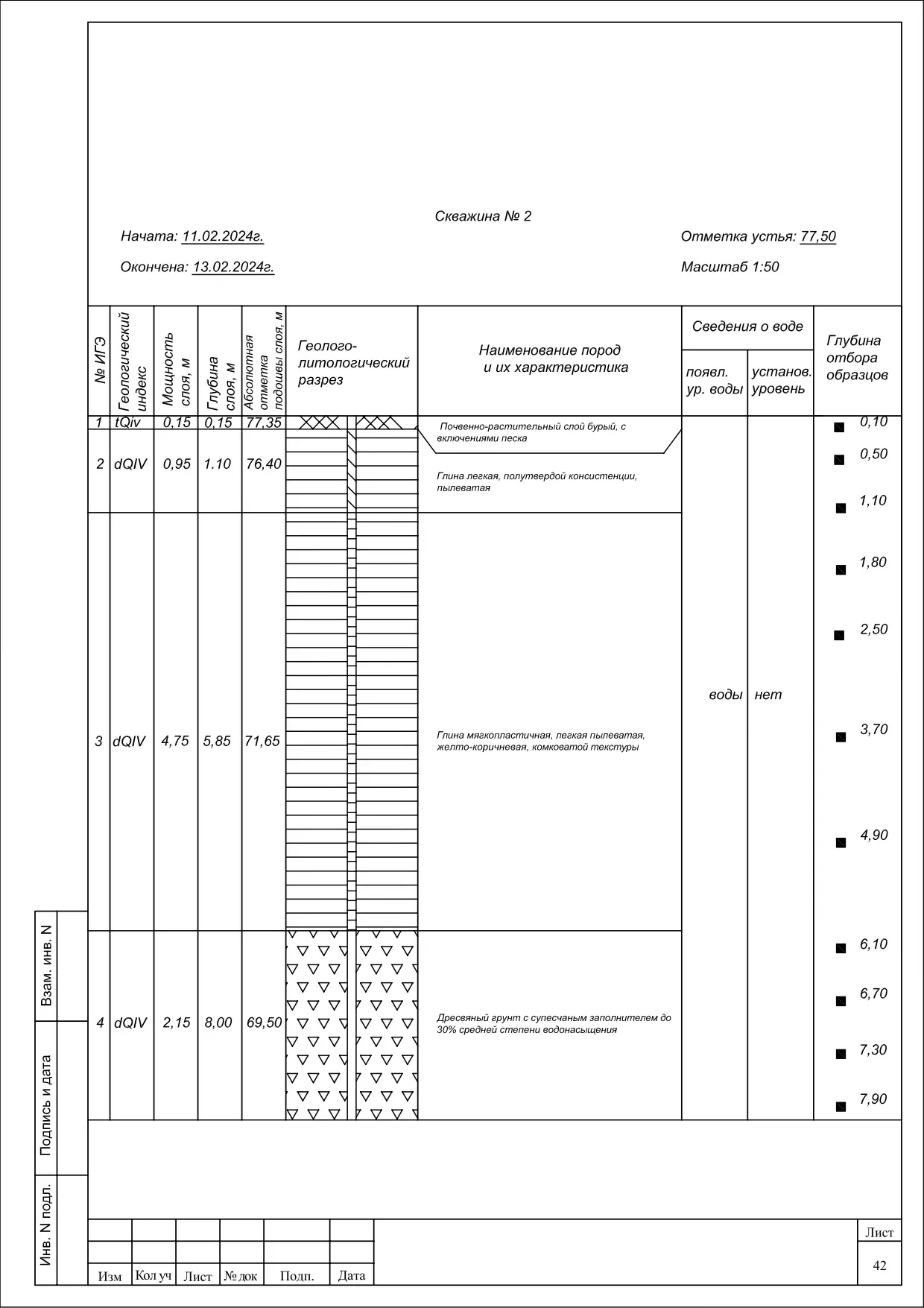

• графические приложения: карта фактического материала М 1:500, колонки скважин;
• электронная версия отчёта в формате PDF (дополнительно возможна передача в форматах DWG, DOC, XLS).

Отчётные материалы предоставлены в 2 экземплярах на бумажных носителях в сброшюрованном виде и 1 экземпляре в электронном виде (CD-R). Оформление выполнено в соответствии с ГОСТ 21.301-2014, ГОСТ 21.1101-2013, ГОСТ 21.302-2013 и другими действующими нормативами.

Нормативные документы выполненных работ

Инженерные изыскания и разработку документации выполнены в соответствии с законодательством РФ и действующими нормативными документами РФ в области строительства:

• СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения».
• СП 11-105-97 «Инженерно-геологические изыскания для строительства» (ч. I–VI).
• ГОСТ 25100-2011 «Грунты. Классификация».
• ГОСТ 21.302-2013 «Условные графические обозначения в документации по инженерно-геологическим изысканиям».
• ГОСТ 20522-2012 «Методы статистической обработки результатов испытаний».
• СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений».
• ГЭСН 81-02-01-2020 «Земляные работы».
• СП 14.13330.2018 «Строительство в сейсмических районах».
• СП 22.13330.2016 «Основания зданий и сооружений».
• ГОСТ 12071-2000 «Грунты. Отбор, упаковка, транспортирование и хранение образцов».
• ГОСТ 9.602-2016 «Общие требования к защите от коррозии».

Отчёт предоставляется проектной компанией «ПИР» в согласованном с заказчиком объёме.
