Задачи и исходные данные
Задача: комплексное изучение инженерно-геологических условий исследуемой территории для получения необходимых и достаточных материалов при подготовке проектной документации строительства магазина.
Исходные данные: участок изысканий расположен на площадке проектируемого строительства. Поверхность ровная, покрыта дёрном и травой, с уклоном на северо-восток. Условия поверхностного стока условно удовлетворительны. Неблагоприятные геологические процессы не установлены.
Цели и задачи инженерно-геологических изысканий
Определить геолого-литологическое строение грунтового массива и инженерно-геологические условия участка, получить необходимые данные для выбора типа фундамента, проектирования и последующей эксплуатации здания.
Задачи:
— получение сведений о природных и техногенных условиях площадки;
— выделение инженерно-геологических элементов и определение их свойств;
— оценку гидрогеологических условий;
— прогноз возможных изменений среды;
— формирование рекомендаций для проектирования основания объекта.
Работы, выполненные в процессе инженерных изысканий
Проведено бурение трёх скважин глубиной 8 м каждая, ударно-канатным способом установкой УГБ-1ВС диаметром 127 мм. Скважины расположены по периметру предполагаемого здания на абсолютных отметках 72–73 м.
Выполнены:
— планово-высотная привязка выработок;
— отбор 20 образцов грунта нарушенной структуры и 20 образцов ненарушенной структуры;
— консервация и транспортировка проб согласно ГОСТ 12071-2000;
— ликвидация скважин тампонажем вынутым грунтом после завершения работ.
Всего исследовано 28 проб грунта по таблицам ведомостей результатов испытаний.
На основе полевых и лабораторных данных выделены три инженерно-геологических элемента (ИГЭ), проанализированы физико-механические свойства грунтов и сформирован итоговый отчёт с приложениями.
Итоги и инженерные рекомендации
По СП 11-105-97 и СНиП 2-01-95 территория относится ко II категории сложности инженерно-геологических условий (средняя сложность).
Основные выводы:
— Геологический разрез представлен суглинистыми отложениями различной консистенции.
— Подземные воды отсутствуют до глубины 8 м.
— В разрезе нет просадочных и набухающих грунтов.
— Возможна умеренная коррозионная опасность грунтов для стали.
— В пределах площадки действуют умеренные экзогенные процессы.
На основании данных отчёта необходимо:
— учесть морозную пучинистость грунтов при выборе глубины заложения и конструкции фундамента;
— предусмотреть мероприятия по регулированию поверхностного стока;
— выполнять гидроизоляцию фундаментов современными материалами;
— применять дренажные системы для обеспечения устойчивых гидрогеологических условий;
— учитывать местную сейсмичность 6 баллов;
— соблюдать требования СП 50-101-2004 и СНиП 3.02.01-87 при производстве земляных работ для исключения размыва, переувлажнения и переохлаждения грунтов основания.
Отчётная документация
Заказчику переданы:
— текстовый отчёт с пояснительной запиской;
— техническое задание и программа работ;
— ведомости лабораторных испытаний;
— выписка из реестра СРО;
— заключение о состоянии измерений лаборатории;
— каталоги координат и высот скважин;

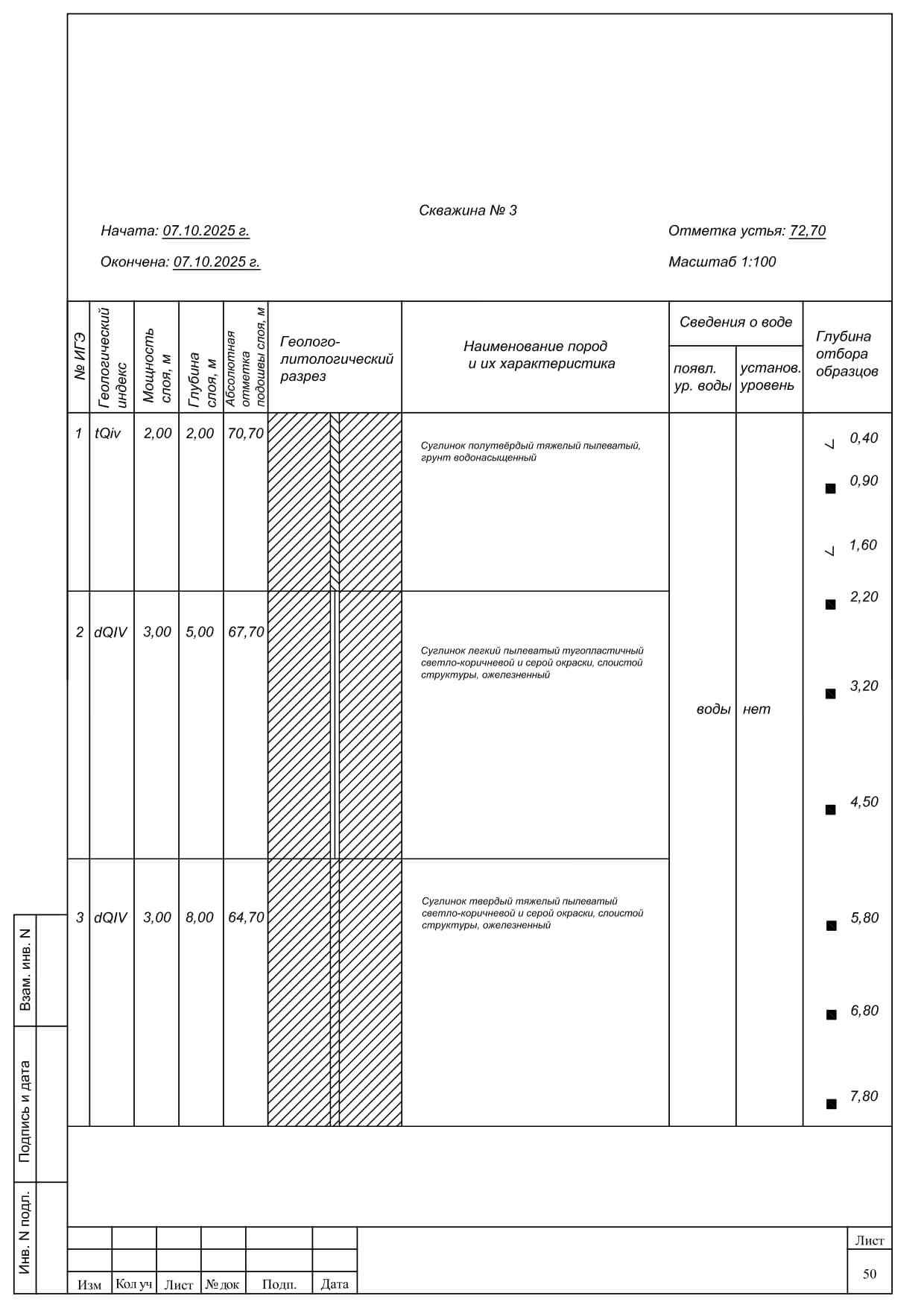

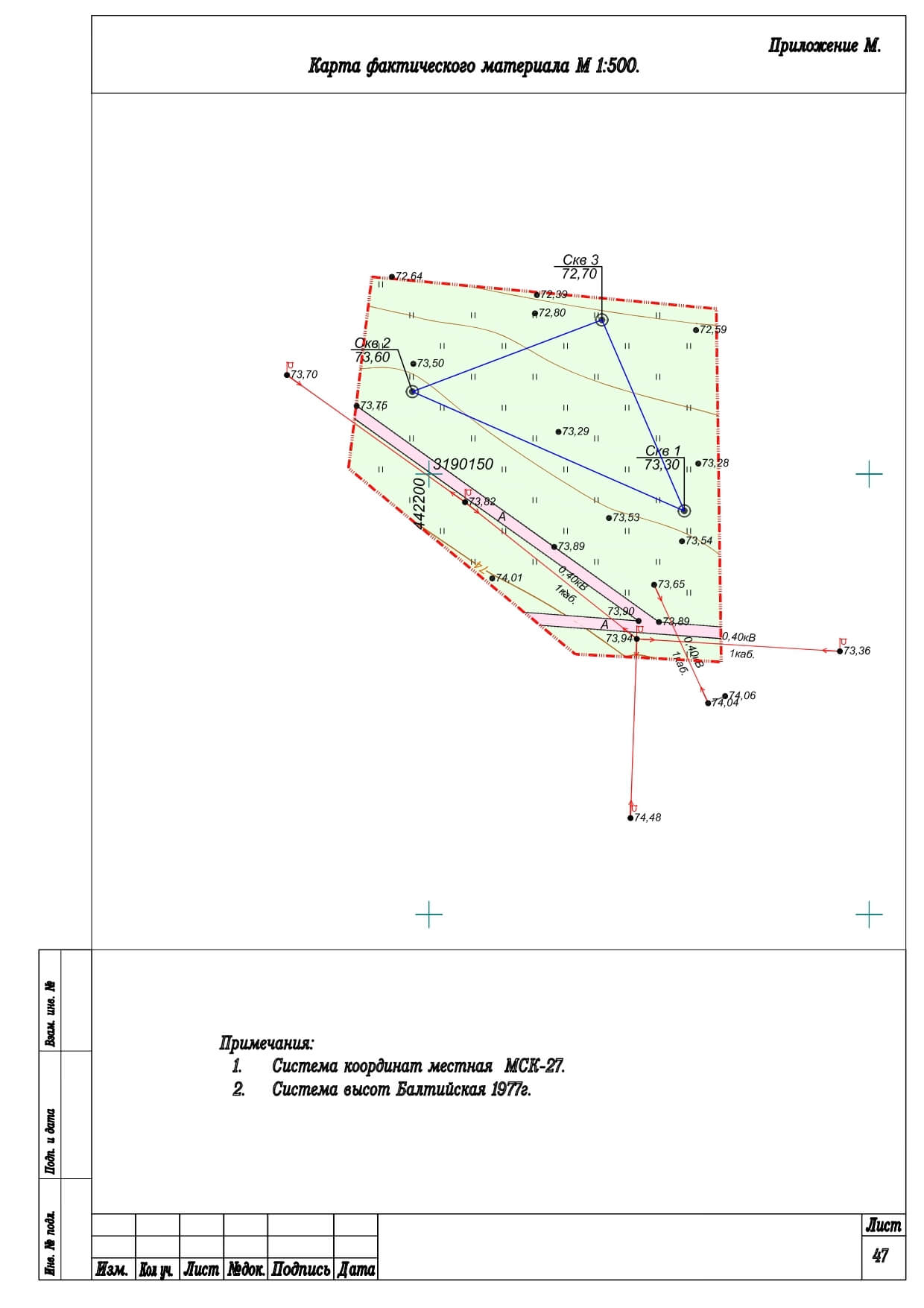

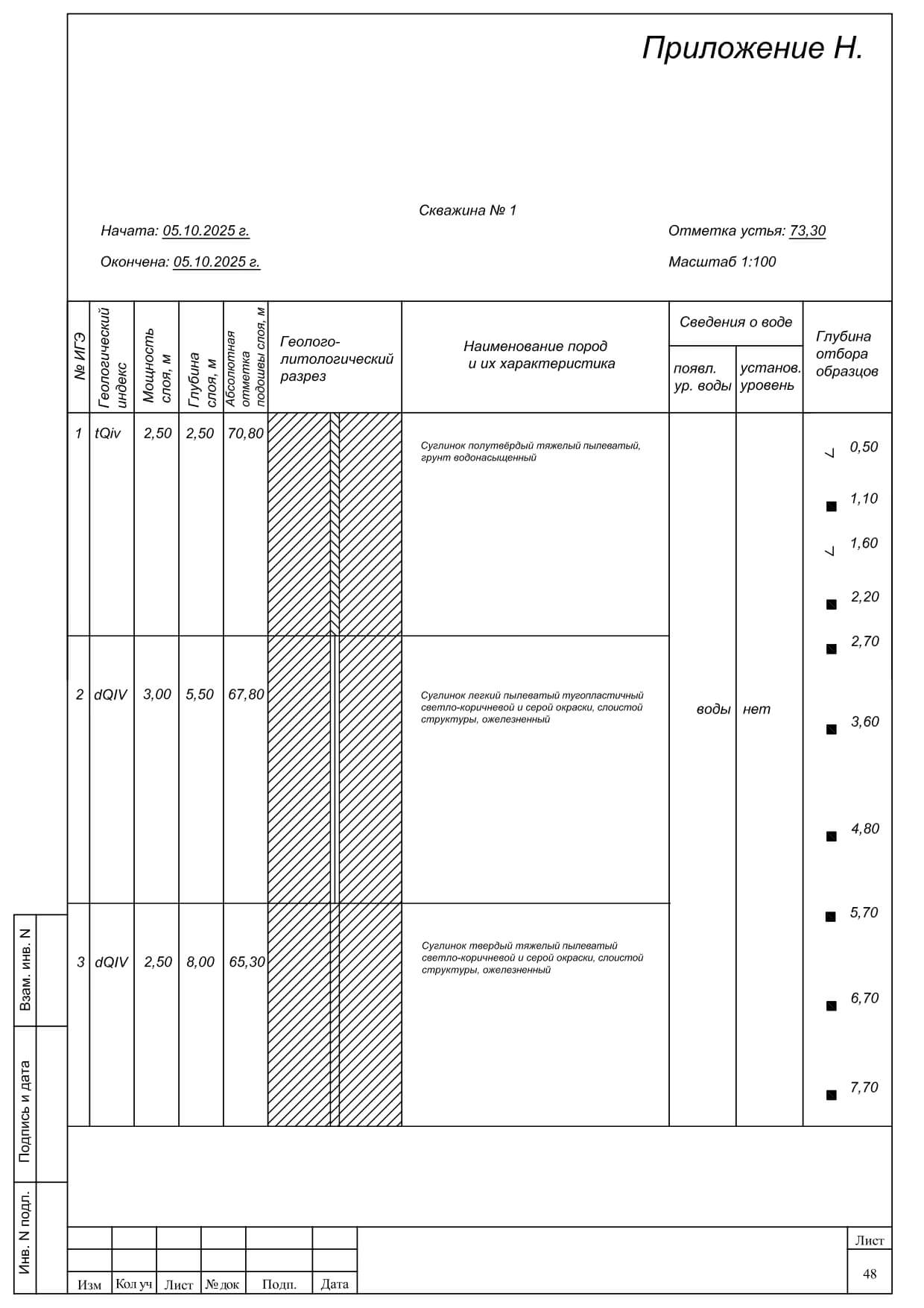

— графические приложения: карта фактического материала, колонки скважин;
— электронная версия отчёта в формате PDF.
Нормативные документы выполненных работ
Инженерные изыскания и разработку документации выполнены в соответствии с законодательством РФ и действующими нормативными документами РФ в области строительства:
- СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения».
- СП 11-105-97 «Инженерно-геологические изыскания для строительства».
- ГОСТ 25100-2011 «Грунты. Классификация».
- ГОСТ 21.302-2013 «Условные графические обозначения в документации по инженерно-геологическим изысканиям».
- ГОСТ 20522-2012 «Методы статической обработки результатов испытаний».
- СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений».
- ГЭСН 81-02-01-2020 «Земляные работы».
