Задачи и исходные данные
Задача: комплексное изучение инженерно-геологических условий участка для получения необходимых и достаточных материалов при подготовке проектной документации строительства объекта: «Объекты дорожного сервиса на земельном участке с кадастровым номером 27:17:0625001:XXXX».
Исходные данные: участок изысканий расположен в Хабаровском районе Хабаровского края (г. п. Корфовское, с. Сосновка). Площадка приурочена к аллювиально-озёрной равнине; поверхность ровная, покрыта дёрном и травой, с уклоном на юго-восток. Условия поверхностного стока условно удовлетворительны. Уровень ответственности проектируемого сооружения — КС-2 (нормальный) по ГОСТ 27751-2014. Вид строительства — новое. Стадия проектирования — проект и рабочая документация.
Цель изысканий
Изучение геолого-литологического строения и инженерно-геологических условий участка, получение материалов, необходимых и достаточных для проектирования, строительства и эксплуатации объекта. Детализация и уточнение природных условий в пределах сферы взаимодействия зданий и сооружений с окружающей средой.
Работы, выполненные в процессе инженерных изысканий
Полевые работы
- Планово-высотная привязка выработок — 3 точки.
- Бурение 3 скважин ударно-канатным способом установкой УГБ-1ВС диаметром 127 мм на глубину 8,0 м — 24 погонных метра.
- Отбор образцов грунта нарушенного сложения — 20 образцов.
- Отбор образцов грунта ненарушенного сложения (монолитов) — 20 образцов.
Скважины пробурены внутри периметра проектируемого сооружения. Устья скважин находятся на абсолютных отметках 92–93 м. Глубина исследований принята согласно СП 11-105-97 и составила 8,0 м. Монолиты отбирались вдавливаемым грунтоносом с диаметром входного отверстия башмака 90 мм в парафинированные бумажные гильзы с полиэтиленовым покрытием с герметизацией торцов парафино-гудроновой мастикой. Отбор, упаковка, транспортирование и хранение проб производились в соответствии с ГОСТ 12071-2000. После завершения буровых работ выработки ликвидированы тампонажем вынутым грунтом.
Лабораторные исследования
- Определение плотности грунтов — 24 пробы.
- Определение механических свойств грунтов — 24 пробы.
- Гранулометрический состав — 24 пробы.
Лабораторные работы выполнены в грунтоведческой лаборатории «ГрунтЛаб-ДВ».
Геологическое строение
В геологическом строении участка изысканий до разведанной глубины 8 м принимают участие делювиальные отложения (dQIV) голоценового горизонта. Растительный слой обнаружен по всей поверхности исследуемой площади мощностью 0,20–0,25 м.
По результатам исследований выделены 3 инженерно-геологических элемента (ИГЭ):
- ИГЭ-1. Суглинок полутвёрдой консистенции, серо-, жёлто-коричневого цвета, слоистой, комковатой текстуры, ожелезнённый, тяжёлый пылеватый, грунт водонасыщенный. Мощность слоя 2,0–2,5 м. Показатель текучести IL = 0,12; коэффициент пористости e = 0,65.
- ИГЭ-2. Суглинок тугопластичной консистенции, коричневого цвета, слоистой, комковатой текстуры, ожелезнённый, лёгкий пылеватый, средней степени водонасыщения. Вскрытая мощность слоя 3 м. Показатель текучести IL = 0,42; коэффициент пористости e = 0,62.
- ИГЭ-3. Суглинок твёрдой консистенции, коричневого цвета, слоистой, комковатой текстуры, ожелезнённый, тяжёлый пылеватый, средней степени водонасыщения. Слой залегает в основании скважин, вскрытая мощность 2,50–3,0 м. Показатель текучести IL < 0; коэффициент пористости e = 0,68.
Правильность выделения ИГЭ подтверждена качественной оценкой изменчивости показателей физико-механических свойств грунтов; коэффициенты вариации не превышают пределов, допустимых ГОСТ 20522-96.
Гидрогеологические условия
Верховодка имеет спорадическое распространение в глинистых грунтах в пределах надпойменных террас на глубине 7–10 м. Водоносный горизонт неоген-четвертичных отложений приурочен к слоям песчаных гравийно-галечниковых грунтов и распространён на глубинах более 20–25 м (на исследуемом участке не встречен). Подземные воды до глубины 8 м не вскрыты. Влияния на строительство и эксплуатацию зданий и сооружений подземные воды оказывать не будут.
Современные физико-геологические процессы
На рассматриваемой территории развит техногенный литогенез, формирующийся на освоенной территории и вдоль транспортных систем, в местах накопления насыпных грунтов. Степень опасности — умеренная.
Итоги и инженерные рекомендации
По совокупности природных и техногенных условий согласно СП 11-105-97 и СНиП 22-01-95 проектируемая территория относится преимущественно ко II категории сложности (средняя сложность) для строительства.
Глинистые грунты являются непросадочными и ненабухающими. Согласно ГОСТ 25100-2011 (табл. Б.27) по степени морозной пучинистости в слое сезонного промерзания: глинистые грунты полутвёрдой консистенции относятся к слабопучинистым, тугопластичной консистенции — к среднепучинистым, мягкопластичной и текучепластичной консистенции — к сильнопучинистым. Насыпные грунты рекомендовано отнести к среднепучинистым в связи с повышенной влажностью и неоднородным сложением.
По оценкам согласно ГОСТ 9.602-2005 по отношению к углеродистой стали грунты обладают низкой и средней степенью агрессивности, по отношению к бетону грунты неагрессивны.
Нормативная глубина сезонного промерзания в природно-климатических условиях г. Хабаровска в глинистых грунтах составляет 199 см, в техногенных грунтах — 294 см (расчёт произведён согласно СП 50-101-2004).
В соответствии с общим сейсмическим районированием РФ (карты А и В ОСР-97) сейсмичность территории составляет 6 баллов.
Для предупреждения возможного ущерба от геологических процессов рекомендуется:
- регулирование поверхностного стока и дренаж подземных вод с учётом локальных уклонов местности;
- гидроизоляция фундаментов с применением современных гидроизолирующих материалов;
- предусмотреть наличие дренажных систем, обеспечивающих стабильное состояние грунтовых вод и несущей способности грунтового основания;
- учесть перепады глубины залегания опорного слоя;
- учесть опыт строительства в данном районе.
При производстве земляных работ необходимо учесть особенности строительных свойств грунтов, обратить особое внимание на мероприятия по предотвращению морозного пучения грунтов. При строительстве должны применяться методы работ, не приводящие к ухудшению свойств грунтов основания размывом поверхностными водами, промерзанием, повреждением механизмами и транспортом.
Отчётная документация

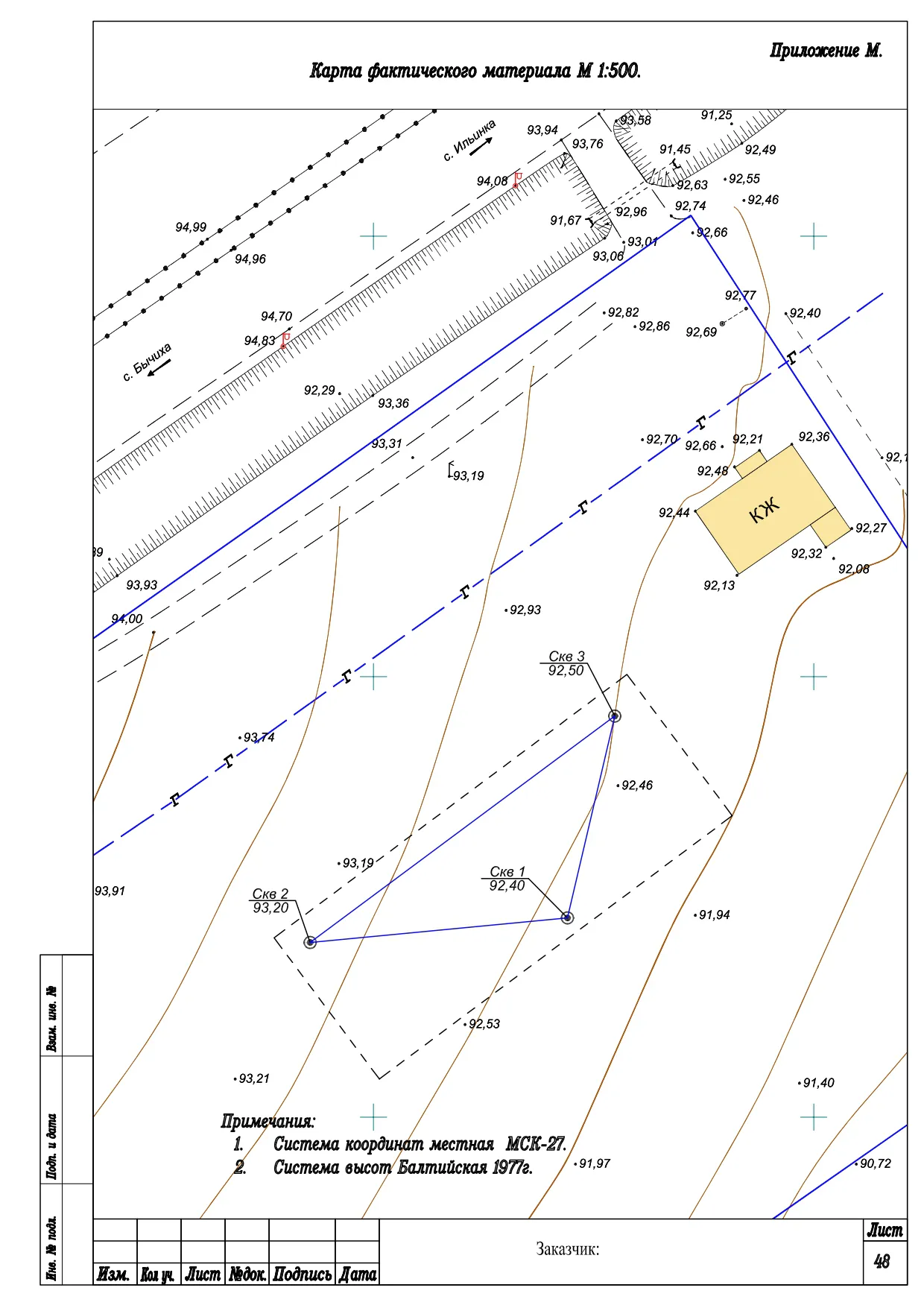

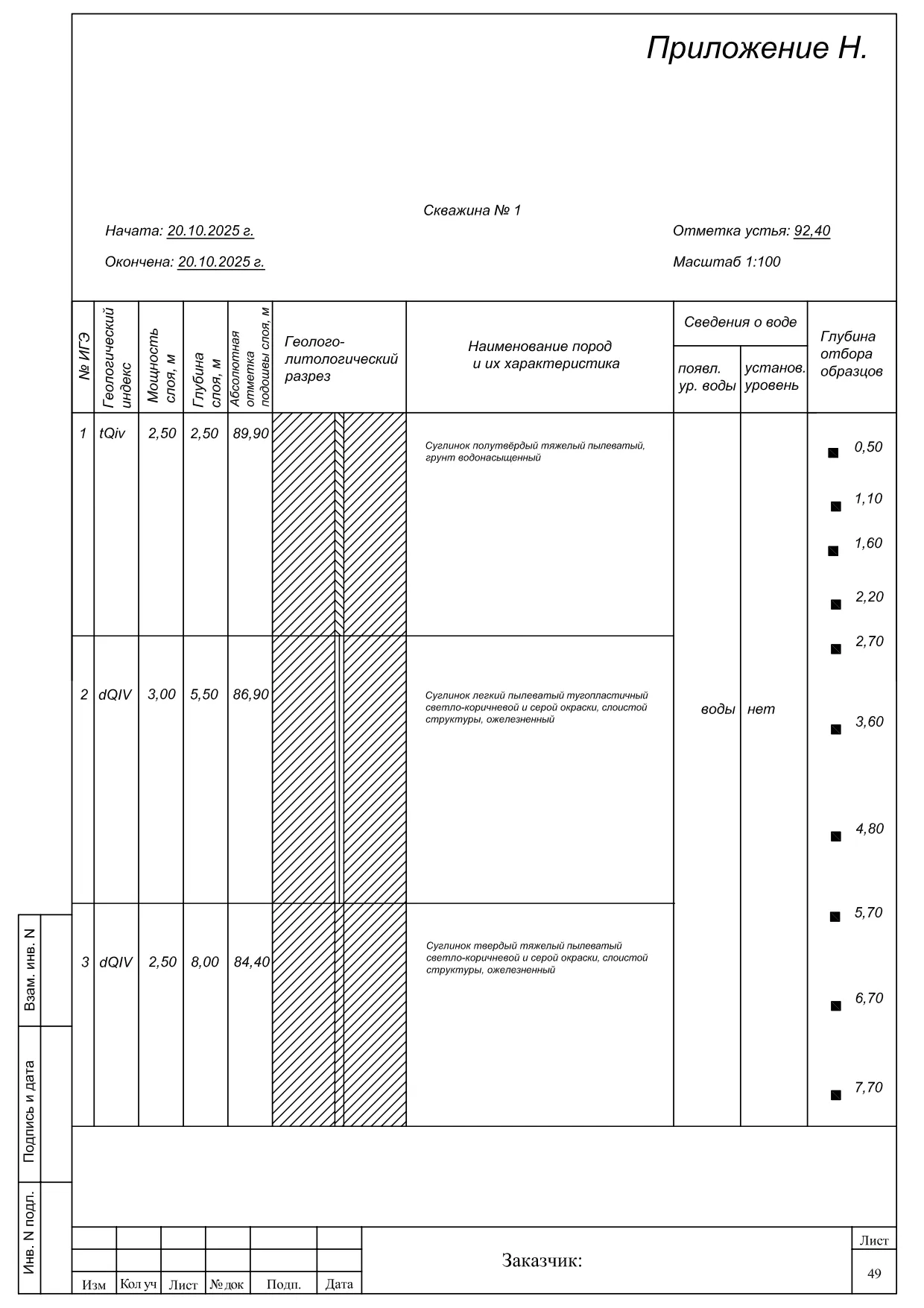

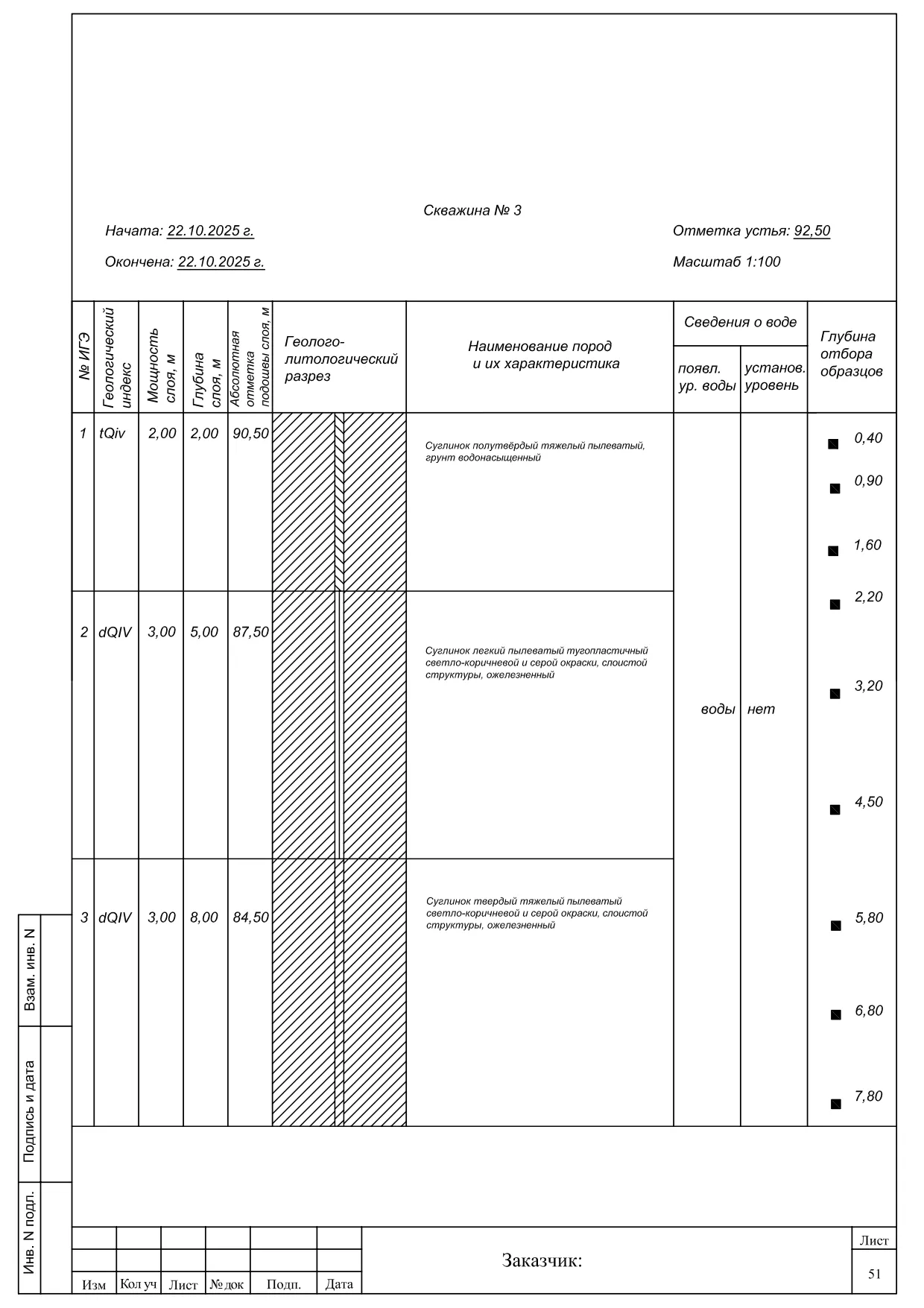

Технический отчёт по инженерно-геологическим изысканиям содержит: пояснительную записку с описанием геологического строения участка, техническое задание и программу работ, выписку из единого реестра сведений о членах СРО, заключение о состоянии измерений в лаборатории, каталог координат и высот геологических выработок, ведомость результатов определения физических свойств грунтов, акт отбора образцов (проб) грунта, таблицу нормативных и расчётных значений характеристик грунтов, ведомости результатов определения коррозионной агрессивности грунтов по отношению к углеродистой стали и к бетонным и железобетонным конструкциям, карту фактического материала М 1:500 и колонки скважин.
Материалы предоставлены в 2 экземплярах на бумажных носителях в сброшюрованном виде и в 1 экземпляре в электронном виде (CD-R). Графические и текстовые материалы представлены в форматах Autodesk AutoCAD, MS Word, MS Excel, а также полный отчёт в формате PDF.
Нормативные документы выполненных работ
Инженерные изыскания и разработка документации выполнены в соответствии с законодательством РФ и действующими нормативными документами РФ в области строительства:
- СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения».
- СП 11-105-97 «Инженерно-геологические изыскания для строительства» (ч. I–VI).
- ГОСТ 25100-2011 «Грунты. Классификация».
- ГОСТ 21.302-2013 «Условные графические обозначения в документации по инженерно-геологическим изысканиям».
- ГОСТ 20522-2012 «Методы статистической обработки результатов испытаний».
- СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений».
- ГЭСН 81-02-01-2020 «Земляные работы».
- ГОСТ 12071-2000 «Грунты. Отбор, упаковка, транспортирование и хранение образцов».
- ГОСТ 12248-96 «Грунты. Методы лабораторного определения характеристик прочности и деформируемости».
- ГОСТ 9.602-2005 «Общие требования к защите от коррозии».
- СНиП 22-01-95 «Геофизика опасных природных воздействий».
- СНиП 22-02-2003 «Инженерная защита территорий, зданий и сооружений от опасных геологических процессов».
Работы выполнены специалистами, внесёнными в Национальный реестр специалистов в области инженерных изысканий и архитектурно-строительного проектирования (НОПРИЗ). ООО «ПИР» является членом «АИИС» (Ассоциации «Инженерные изыскания в строительстве»).
Отчёт предоставляется проектной компанией «ПИР» в согласованном с заказчиком объёме.
