Задачи и исходные данные
Задача: изучение инженерно-геологического строения, гидрогеологических условий, определение физико-механических свойств грунтов в пределах площадки проектируемого объекта дорожного сервиса.
Исходные данные: участок изысканий расположен юго-восточнее с. Тополево (Хабаровский район). Территория ранее не была обеспечена материалами инженерных изысканий. Площадка характеризуется ровным рельефом с уклоном в северо-восточном направлении и изменённой растительностью вследствие антропогенных воздействий.
Основные показатели объекта
Тип объекта — объект дорожного сервиса (ангар, 1 этаж).
Тип строительства — новое.
Уровень ответственности — II (нормальный).
Категория сложности инженерно-геологических условий — II.
Сейсмичность территории — 6 баллов по ОСР-97.
Удалённость от ближайшего населённого пункта — 5,21 км.
Цели инженерно-геологических изысканий
- Изучение геологического строения участка и свойств грунтов, формирующих основание сооружения.
- Оценка гидрогеологических условий, включая наличие подземных вод и возможной верховодки.
- Выявление современных физико-геологических процессов.
- Прогноз изменений инженерно-геологических условий при дальнейшей эксплуатации.
- Подготовка исходных данных для проектирования фундаментов и конструктивных элементов.
Обязательные требования при проведении инженерно-геологических изысканий:
- точность и достоверность данных в соответствии с нормативами;
- камеральная обработка результатов по действующим методикам;
- прогнозирование возможных изменений инженерно-геологических условий.
Дополнительные условия:
- Срок выполнения работ определяется договором подряда.
- К техническому заданию прилагаются схема расположения участка и характеристики проектируемых зданий.
- Все работы выполняются в соответствии с законодательством РФ в области строительства.
Выполненные работы: бурение инженерно-геологических скважин, отбор образцов грунтов, лабораторные исследования, камеральная обработка, оформление итогового отчёта.
Работы, выполненные в процессе инженерных изысканий

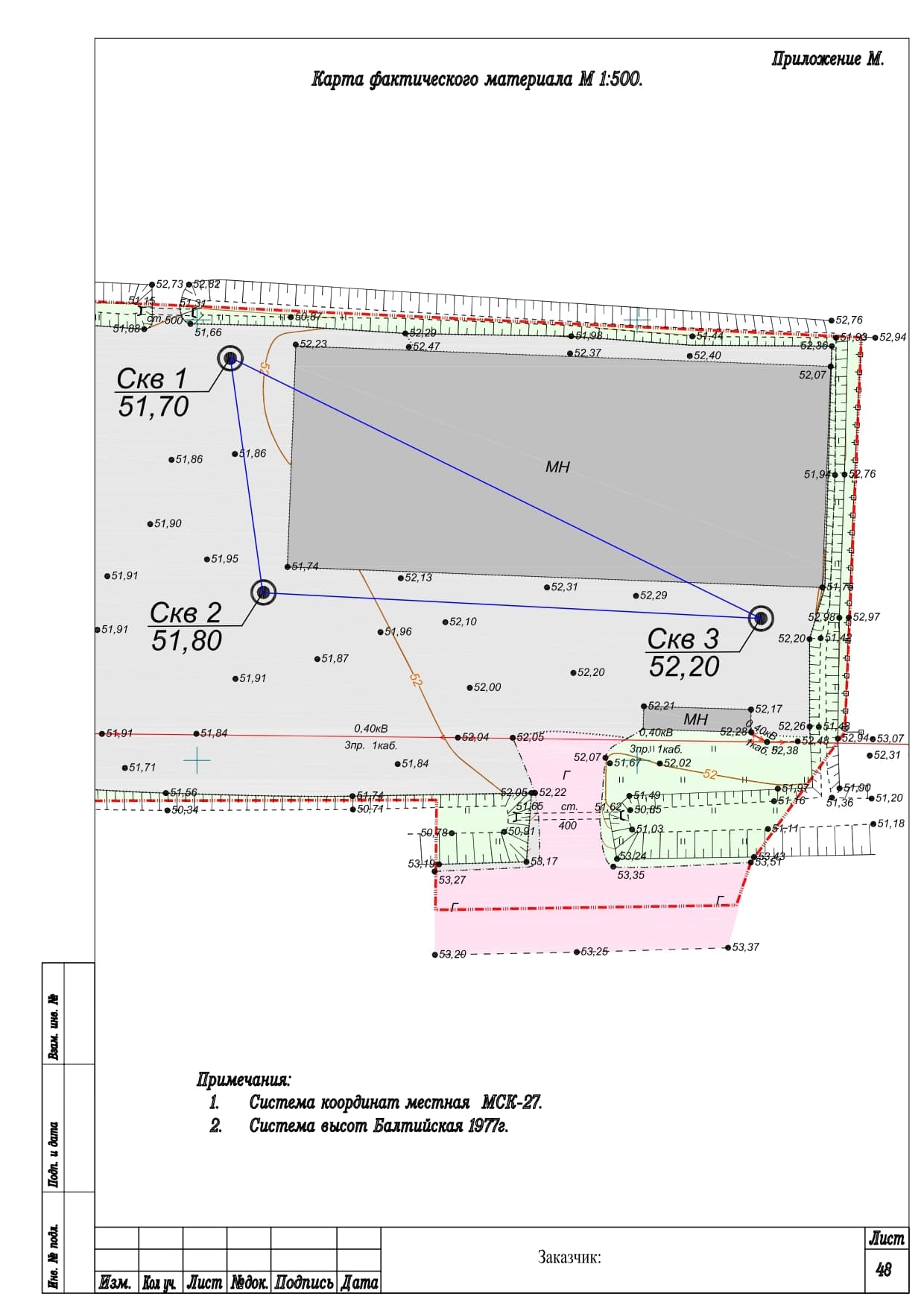

Привязка пробурённых скважин выполнена инструментально.
Инженерно-геологические изыскания проведены в соответствии с техническим заданием и нормативными документами: СП 47.13330.2016, СП 11-105-97, ГОСТ 25100-2011, ГОСТ 20522-2012, СП 50-101-2004 и др.
Полевые работы
- Рекогносцировочное обследование территории.
- Планово-высотная привязка выработок.
- Бурение ударно-канатной установкой УГБ-1ВС диаметром 127 мм.
- Отбор образцов грунтов нарушенного и ненарушенного сложения (40 проб).
- Описание геологического разреза и выделение инженерно-геологических элементов.
Скважины пробурены до глубины 8 м. По завершении работ выработки ликвидированы путём тампонажа.
Лабораторные работы
- Определение плотности, влажности и состава грунтов.
- Гранулометрический анализ.
- Определение консистенции и степени пластичности глинистых грунтов.
- Испытания на прочность и деформируемость.
Лабораторные исследования выполнены в аттестованной лаборатории «ГрунтЛаб-ДВ» в соответствии с ГОСТ 12071-2000, ГОСТ 12248-96, ГОСТ 30416-96 и ГОСТ 20522-2012.
Отчёт об инженерно-геологических изысканиях
Площадка характеризуется ровным рельефом и дерновым покровом. Глубина сезонного промерзания составляет 199 см (естественные грунты) и 294 см (техногенные). Подземные воды до глубины 8 м не вскрыты. Возможная локальная верховодка прогнозируется на горизонте 7–10 м, но в пределах участка не обнаружена.

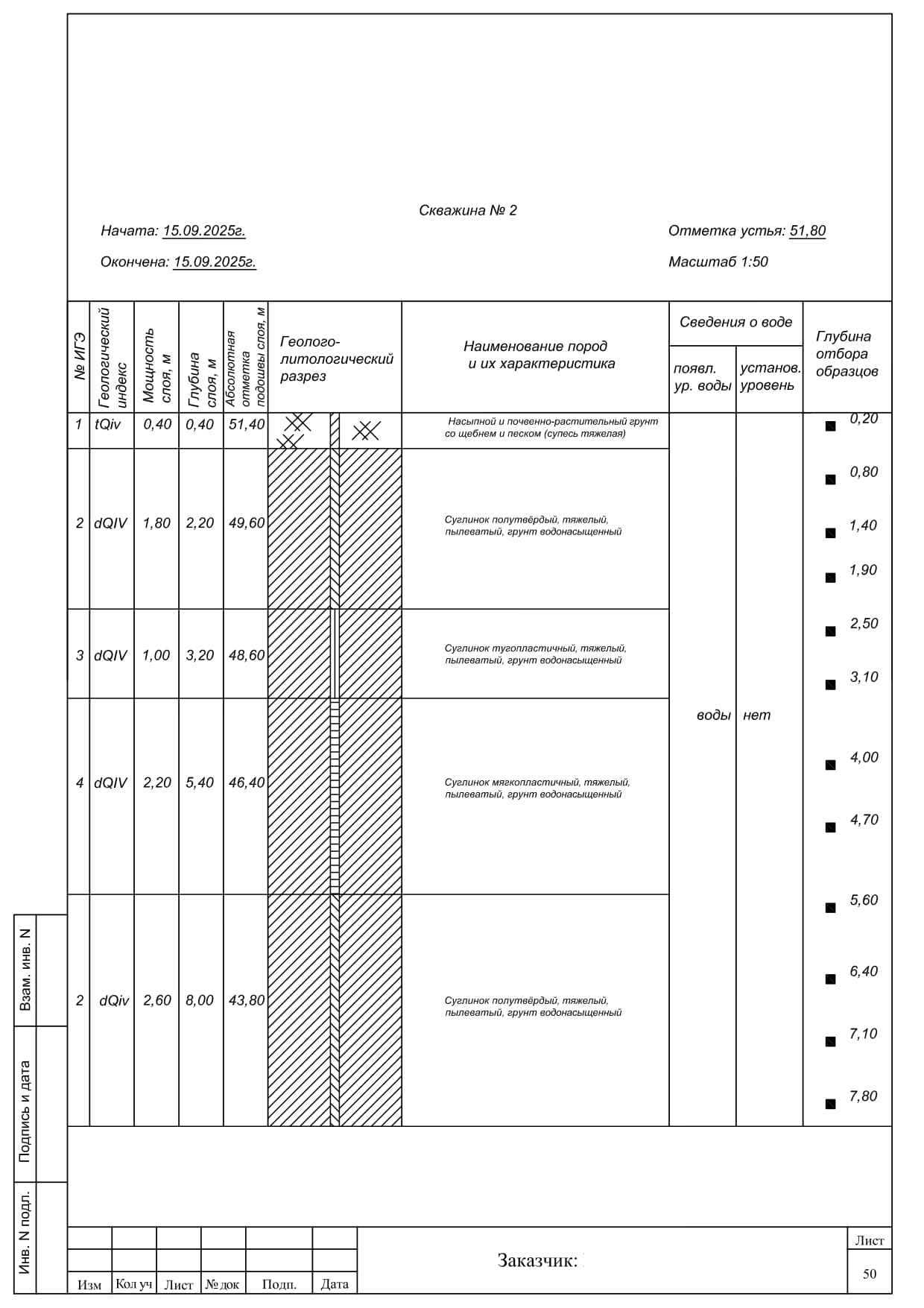

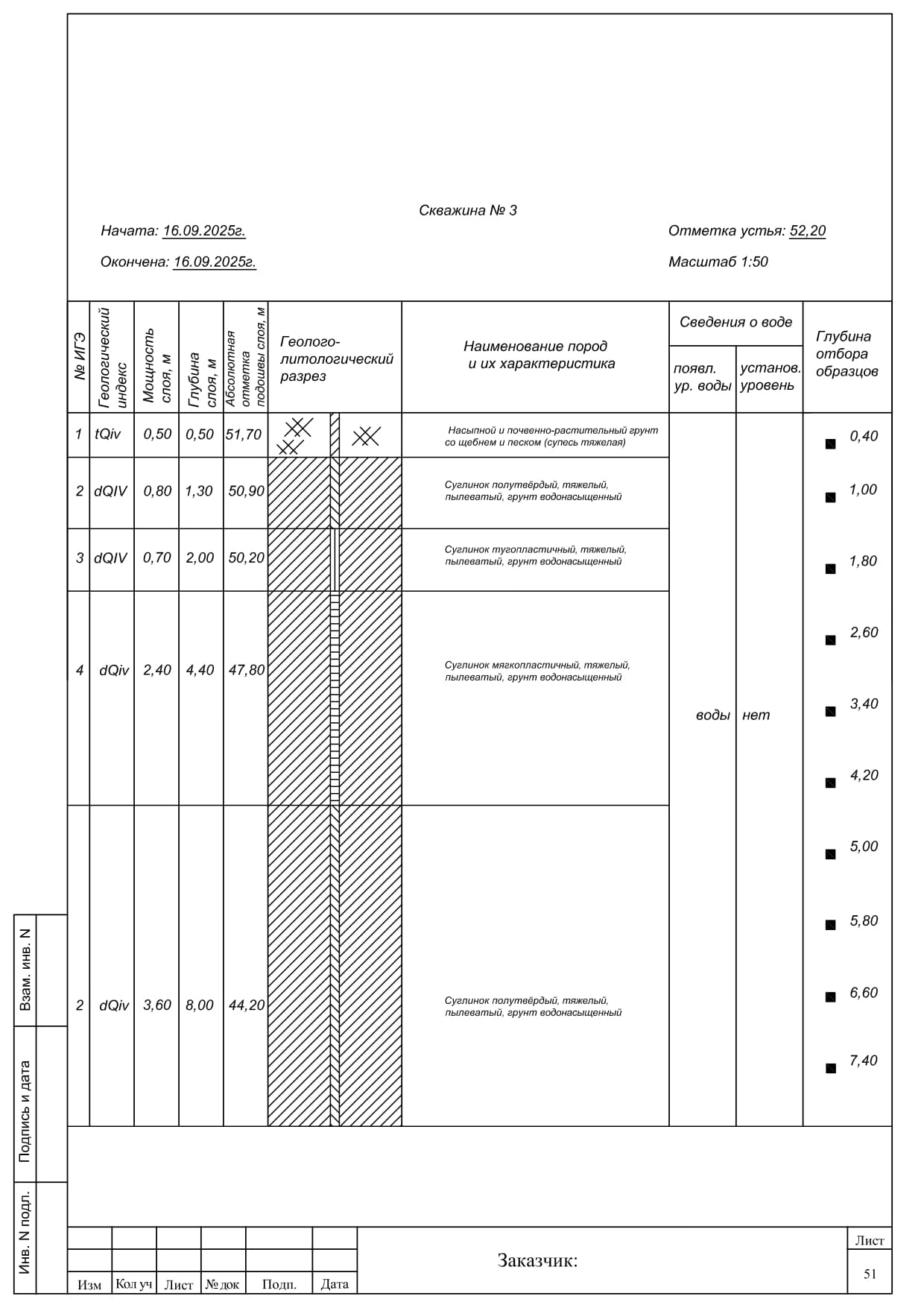

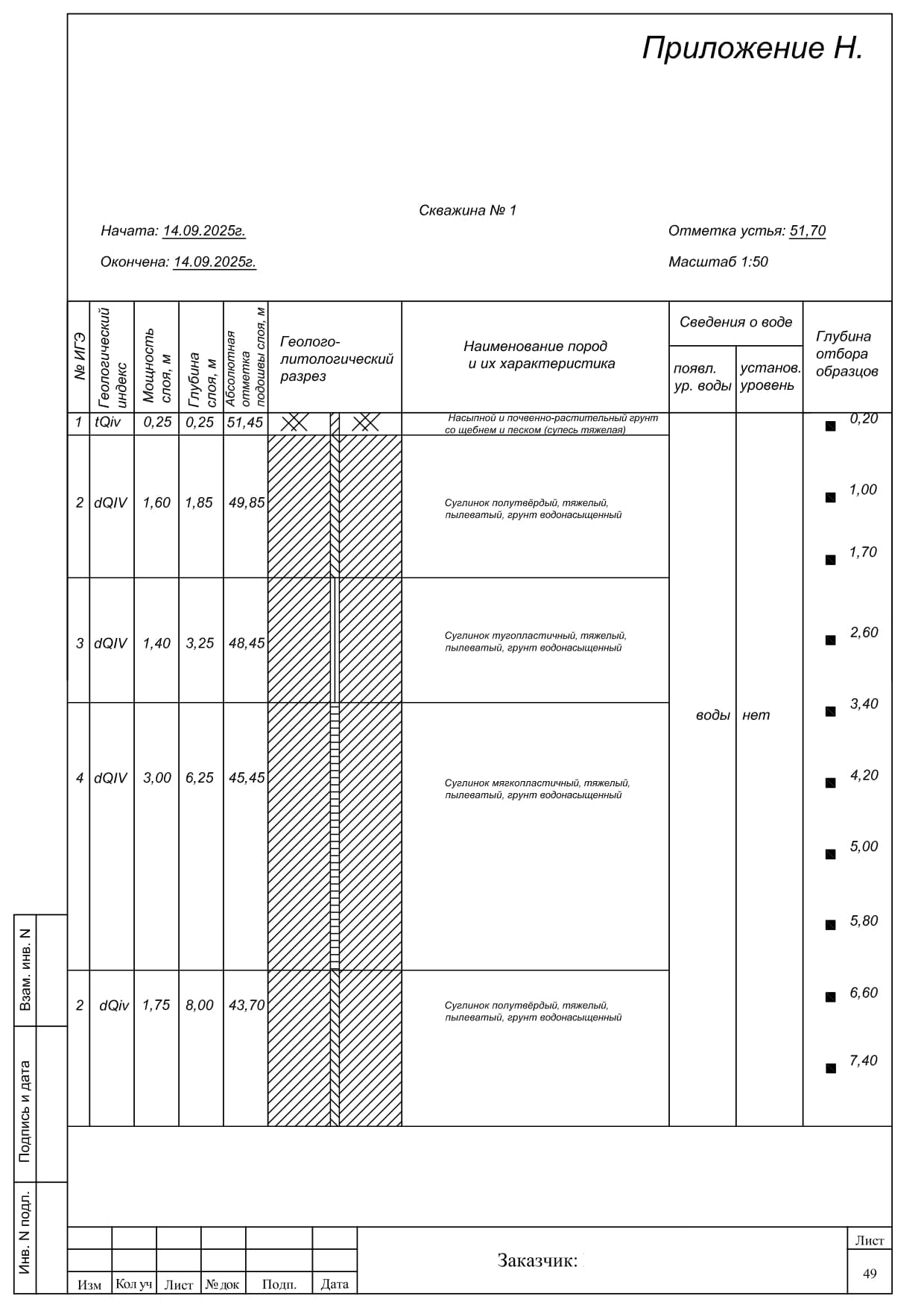

По результатам бурения выделены четыре ИГЭ:
ИГЭ-1 — насыпной и почвенно-растительный слой, супесь тяжёлая.
ИГЭ-2 — суглинок полутвёрдый, влажность 24%, плотность 2,01 г/см³.
ИГЭ-3 — суглинок тугопластичный, влажность 26%, плотность 1,94 г/см³.
ИГЭ-4 — суглинок мягкопластичный, влажность 30%, плотность 1,90 г/см³.
Грунты — непросадочные, ненабухающие, но с различной степенью морозной пучинистости (от слабой до сильной). Агрессивность по отношению к углеродистой стали — средняя и высокая; к алюминию — высокая; к бетону марки W6 — неагрессивная.
Территория относится ко II категории сложности инженерно-геологических условий. Рекомендуется учитывать пучинистость, предусматривать мероприятия по отводу поверхностных вод, применять защиту металлоконструкций от коррозии и исключать переувлажнение основания при производстве работ.
Отчёт предоставляется проектной компанией «ПИР» в формате PDF на CD-диске, а также в форматах DWG, DOC и XLS при необходимости. Оформление выполнено в соответствии с действующими ГОСТ и СП.
